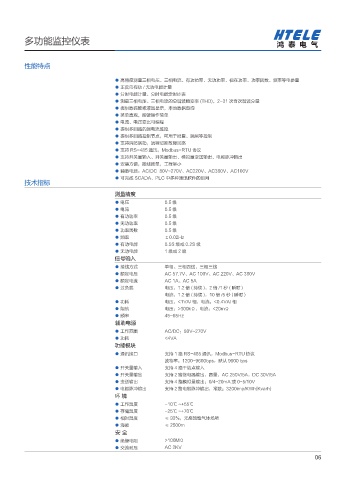

多功能监控仪表

性能特点

● 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
● 正反向有功 / 无功电能计量
● 分时电能计量、分时电能定时抄表
● 测量三相电压、三相电流的总谐波畸变率 (THD)，2-31 次奇次谐波分量
● 提供数码管或液晶显示，本地数据查询
● 菜单直观，按键操作简单
● 电流、电压变比可编程
● 提供多回路的漏电流监控
● 提供多回路控制节点，可用于报警、跳闸等控制
● 支持消防联动，远程切断故障回路
● 支持 RS-485 通讯，Modbus-RTU 协议
● 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
● 安装方便，接线简单，工程量小
● 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V
● 可完成 SCADA、PLC 中多种通讯软件的组网
技术指标
测量精度
● 电压 0.5 级
● 电流 0.5 级
● 有功功率 0.5 级
● 无功功率 0.5 级
● 功率因数 0.5 级
● 频率 ±0.02Hz
● 有功电能 0.5S 级或 0.2S 级
● 无功电能 1级或2级
信号输入
● 接线方式 单相、三相四线、三相三线
● 额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
● 额定电流 AC 1A、AC 5A
● 过负载 电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
● 功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
● 阻抗 电压：>300kΩ，电流：<20mΩ
● 频率 45~65Hz
辅助电源
● 工作范围 AC/DC：80V~270V
● 功耗 <4VA
功能模块

● 通讯接口 支持 1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 9600 bps
● 开关量输入 支持 4 路干结点输入
● 开关量输出 支持 2 路继电器输出，容量：AC 250V/5A，DC 30V/5A
● 变送输出 支持 4 路模拟量输出：0/4~20mA 或 0~5/10V
● 电能脉冲输出 支持 2 路电能脉冲输出，常数：3200imp/KWh(Kvarh)
环 境
● 工作温度 -10℃ ~+55℃
● 存储温度 -25℃ ~+70℃
● 相对湿度 ≤ 93%，无腐蚀性气体场所
● 海拔 ≤ 2500m
安 全
● 绝缘电阻 >100MΩ
● 交流耐压 AC 2KV
06
