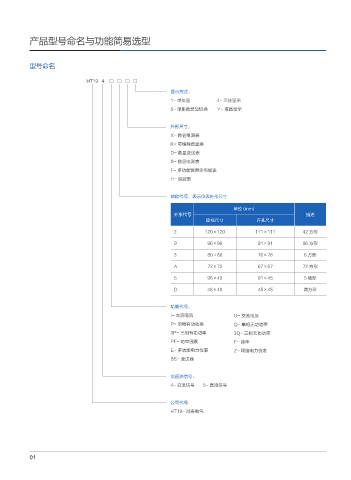

产品型号命名与功能简易选型

型号命名

HT19 4 □ □ □ □
显示方式：
1- 单排显 4- 三排显示
5- 单排数显加切换 Y- 液晶显示

外形尺寸：
X- 数显电测表
K- 可编程数显表
D- 数显变送表
S- 数显电测表
F- 多功能复费率电能表
H- 谐波表

辅助代号：表示仪表外形尺寸
单位 (mm)
外形代号 描述
面框尺寸 开孔尺寸
2 120×120 111×111 42 方形

9 96×96 91×91 96 方形
3 80×80 76×76 6 方形

A 72×72 67×67 72 方形
5 96×48 91×45 5 槽形

D 48×48 45×45 微方形

功能代号：
I- 交流电流 U- 交流电压
P- 单相有功功率 Q- 单相无功功率
3P- 三相有功功率 3Q- 三相无功功率
PF- 功率因素 F- 频率
E- 多功能电力仪表 Z- 网络电力仪表
BS- 变送器

交直流信号：
4- 交流信号 5- 直流信号

公司代号
HT19- 鸿泰电气
