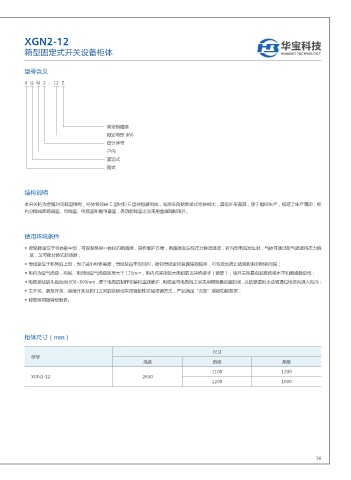

XGN2-12 华宝科技
箱型固定式开关设备柜体 HUABAO TECHNOLOGY
型号含义
X G N 2 - 12 Z
真空断路器
额定电压 (kV)
设计序号
户内
固定式
箱式
结构说明
本开关柜为金属封闭箱型结构，柜体骨架由 C 型材和 G 型材组装而成，同原来角钢焊接式柜体相比，具有外形美观，便于组织生产，缩短了生产周期，柜
内分隔成断路器室、母线室、电缆室和继电器室，各功能隔室之间采用金属隔板隔开。
使用环境条件
◆ 断路器室位于柜体前中部，可安装机构一体化的断路器，操作维护方便，断路器室设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释
放，又可配分体式断路器；
◆ 母线室位于柜体后上部，为了减小柜体高度，母线呈品字形排列，相邻母线室用金属隔板隔开，可有效地防止故障影响到相邻间隔；
◆ 柜内为空气绝缘，相间、相对地空气绝缘距离大于 125mm，柜内均采用较大爬距的支持绝缘子（套管），使开关柜具有较高绝缘水平和绝缘稳定性；
◆ 电缆接线端头距地面 600~800mm，便于电缆的制作安装和监测维护，电缆室与电缆沟之间采用塔型橡胶圈封闭，以防潮湿和小动物通过电缆沟进入柜内；
◆ 主开关、隔离开关、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，产品满足“五防”联锁功能要求；
◆ 材质采用镀锌板制作。
柜体尺寸（mm）
尺寸
型号
高度 宽度 深度
1100 1200
XGN2-12 2650
1200 1600
36
