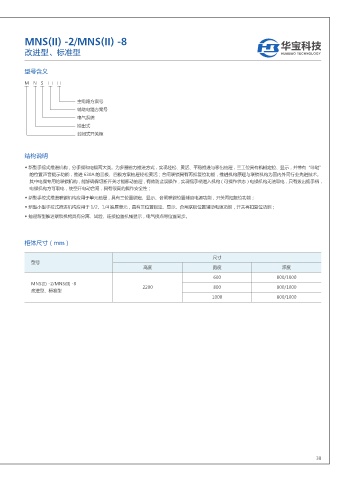

MNS(II) -2/MNS(II) -8 华宝科技
改进型、标准型 HUABAO TECHNOLOGY

型号含义

M N S □ □

主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

结构说明
◆ 新型手摇式推进机构，分手操和电操两大类。为多圈省力推进方式，实现轻松、灵活、平稳推进与移出抽屉，三工位具有机械定位、显示，并带有“咔哒”
的位置声音提示功能，推进 630A 的三极、四极方案抽屉轻松灵活；合闸联锁具有再扣复位功能，推进机构原理与联锁机构为国内外同行业先进技术。
其中电操专用的联锁机构，能够确保切断开关才能移动抽屉，有效防止误操作，实现摇手柄进入机构（可操作状态）电操机构无法取电，只有拔出摇手柄，
电操机构方可取电，使空开电动合闸，具有很高的操作安全性；
◆ 新型手拉式推进联锁机构应用于单元抽屉，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；
◆ 新型小型手拉式推进机构应用于 1/2、1/4 抽屉单元，具有三位置锁定、显示、合闸联锁位置辅助电源功能，开关再扣复位功能；
◆ 抽屉新型推进联锁机构具有分离、试验、连接位置机械显示，电气接点与位置同步。

柜体尺寸（mm）

尺寸
型号
高度 宽度 深度
600 800/1000
MNS(II) -2/MNS(II) -8 2200 800 800/1000
改进型、标准型
1000 800/1000

38
