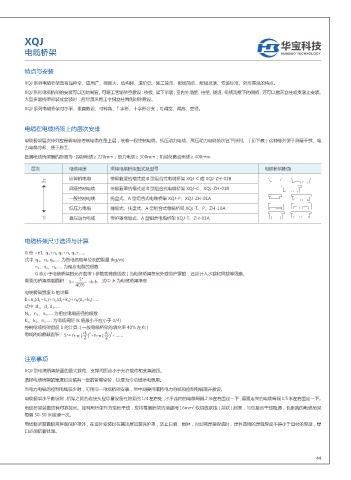

特点与安装

XQJ 系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线简单、配线灵活、安装标准、外形美观的特点。
XQJ 系列电缆桥架的安装可以因地制宜。可随工艺输架空敷设：楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁下的侧板、还可以露天立柱或支墩上安装。
大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
XQJ 系列电缆桥架可水平、垂直敷设、可转角、T 字形、十字形分支；可调宽、调高、变径。

电缆在电缆桥架上的层次安排

电缆桥架层次排列应是弱电流控制电缆在最上层，接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。（见下表）这种排列便于屏蔽干扰、电
力电缆冷却、便于施工。
各层电缆桥架层的距离为 : 控制电缆≥ 220mm；动力电缆≥ 300mm；机械化敷设电缆≥ 400mm

层次 电缆用途 采用电缆桥架型式及型号 电缆桥架断面
上 计算机电缆 带屏蔽罩的槽式或 B 型组合式电缆桥架 XQJ-C 或 XQJ-ZH-01B
屏蔽控制电缆 带屏蔽罩的槽式或 B 型组合式电缆桥架 XQJ-C、XQJ-ZH-01B
一般控制电缆 托盘式、A 型组合式电缆桥架 XQJ-P、XQJ-ZH-01A
低压力电缆 梯级式、托盘式、A 型组合式电缆桥架 XQJ-T、P、ZH-10A
下 高压动力电缆 带护罩梯级式、A 型组合电缆桥架 XQJ-T、ZH-01A

电缆桥架尺寸选择与计算

G 总 =n1 q 1 +n 2 q 2 +n 3 q 3 +......
式中 :q 1 、q 2 q 3 ...... 为各电缆每单位长的重量 (kg/m)
n 1 、n 2 、n 3 ...... 为相应电缆的根数
G 应小于电缆桥架的允许载荷 ( 参数载荷曲线表 ) 当电缆桥架在室外或带护罩的，还应计入水载和风载等因素。
U‘
需要的桥架横载面积： 式中 :h 为电缆桥架净高
?d"j
U?
62'
电缆桥架宽度 b 的计算 f3 4 f4 4
-
U‘? p3 ƴ
4
4
b=n 1 (d 1 +k 1 )+n 2 (d 2 +k 2 )+n 3 (d 3 +k 3 )...... p4ƴ媓""媔 媓""媔 - 000000
式中 :d 1 、d 2 d 3 ......
N 1 、n 2 、n 3 ...... 为相应电缆直径的根数
U‘
K 1 、k 2 、n 3 ...... 为电缆间距 (k 值最小不应小于 d/4)
?d"j
U?
62'
控制电缆桥架宽度 b 的计算 :( 一般电缆桥架的填充率 40% 左右 )
f4 4
电缆的总截载面积 : U‘? p3 ƴ f3 4 - p4ƴ媓""媔 媓""媔 - 000000
4 4
注意事项
XQJ 型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支架跨距。
选择电缆桥架的宽度时应留有一定的备用空位，以便为今后增添电缆用。
当电力电缆的控制电缆较少时，可用同一电缆桥架安装，但中间要用隔将电力电缆和控制电缆隔开敷设。
电缆桥架水平敷设时，桥架之间的连接头应尽量设备在跨距的 1/4 左右处，水平走向的电缆每隔 2 米左右固定一下，垂直走向的电缆每隔 1.5 米左右固定一下。
2
电缆桥架装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用 16mm 软铜线联接 ( 并联 ) 起来，与总接地干线相通，长距离的电缆桥架
每隔 30-50 米接地一次。
电缆桥架装置除需屏蔽保护罩外，在室外安装时在其顶层加装保护罩，防止日晒、雨淋，对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊
口必须防腐处理。
