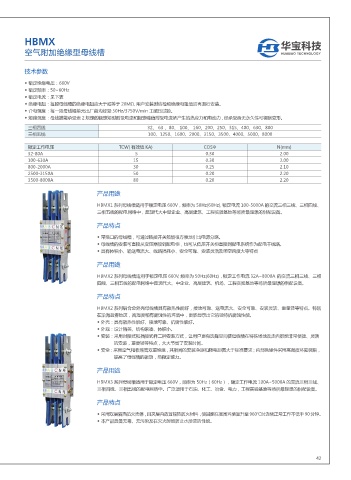

HBMX 华宝科技
空气附加绝缘型母线槽 HUABAO TECHNOLOGY

技术参数

◆ 额定绝缘电压：660V
◆ 额定频率：50~60Hz
◆ 额定电流：见下表
◆ 绝缘电阻：每段母线棰的绝缘电阻应大于或等于 20MΩ, 用户安装时应检验绝缘电阻值后再进行安装。
◆ 介电强度：每一段母线權单元出厂前均经受 50Hz/3750V/min 工频压试验。
◆ 短路强度：母线描能承受表 2 规定的额定短时耐受电流和额定峰值附受电流所产生的热应力和电动力 , 经承受后无永久性可视察变形。
三相四线 32、 63 、80、 100、 160、200、250、315、400、630、800
三相五线 100、1250、1600、2000、3150、3500、4000、5000、8000

额定工作电压 TCW( 有效值 KA) COSΦ N(mm)
32-80A 5 0.30 2.00
100-630A 15 0.30 2.00
800-2000A 30 0.25 2.10
2500-3150A 50 0.20 2.20
3500-8000A 80 0.20 2.20

产品用途
HBMX1 系列母线槽适用于额定电压 660V，频率为 50Hz(60Hz), 额定电流 100-5000A 的交流三相三线、三相四线、
三相五线的配电网络中，是现代大中型企业、高层建筑、工程实验基地等场所最理想的供配设备。

产品特点
◆ 带插口的母线槽，可通过插接开关箱能很方便地引出电源分路。
◆ 母线槽的安装可直接从变压器接到配电柜，也可从低压开关柜直接到配电系统作为配电干线路。
◆ 具有体积小、输送电流大、线路损耗小、安全可靠、安装灵活及架空跨度大等特点

产品用途

HBMX2 系列母线槽适用于额定电压 660V, 频率为 50Hz(60Hz) , 额定工作电流 32A~8000A 的交流三相三线、三相
四线、三相五线的配电网络中是现代大、中企业、高层建筑、机场、工程实验基地等场所最理想的供配设备。

产品特点

HBMX2 系列铝合金外壳母线槽具有散热性能好，接地可靠、送电流大、安全可靠、安装灵活、重量轻等特点。特别
在沿海盐雾地区，高湿度和有腐蚀性的环境中，更能显示出它的独特抗腐蚀性能。
◆ 外壳：具有散热性能好、接地可靠、抗腐性能好。
◆ 外观：设计精美、结构紧凑、体积小。
◆ 安装：采用对接式和插接式样二种安装方式，让用户更有选择空间使母线槽在特殊场地及走向都能非常便捷、灵活
的安装，重要轻等特点，大大节省了安装时间。
◆ 安全：采用空气和收缩管双重绝缘，其相间的安装净距和爬电距离大于标准要求；内部绝缘件采用高强度环氟树脂，
提高了母线槽的振动，热稳定能力。

产品用途
HBMX3 系列母线槽适用于额定电压 660V，频率为 50Hz（60Hz），额定工作电流 100A~5000A 的交流三相三线、
三相四线、三相五线的配电网络中。广泛适用于石油、化工、冶金、电力，工程实验基地等场所最理想的供配设备。

产品特点
◆ 采用双层隔热防火壳体，且夹层内放罝隔热防火材料，使其能在周围环境温升至 960℃时连续正常工作不低干 90 分钟。
◆ 本产品具备无毒、无污染及在灭火时能防止水滲透的性能。
