Page 70 - 华宝科技有限公司
P. 70

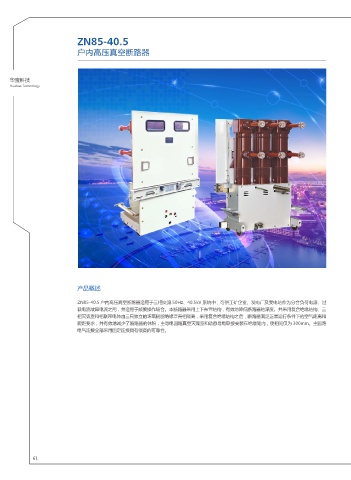

ZN85-40.5
户内高压真空断路器
华宝科技
Huabao Technology
产品概述
ZN85-40.5 户内高压真空断路器适用于三相交流 50Hz、40.5kV 系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过
载电流故障电流之用，并适用于频繁操作场合。本断路器采用上下布置结构，有效地降低断路器的深度。并采用复合绝缘结构、三
相灭弧室和相联带电体由三只独立的环氧树脂绝缘罩壳相隔离，采用复合绝缘结构之后，断路器满足正常运行条件下的空气距离和
爬距要求，并有效地减少了断路器的体积，主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间仅为 300mm。主回路
电气连接全部采用固定连接具有很高的可靠性。
61
