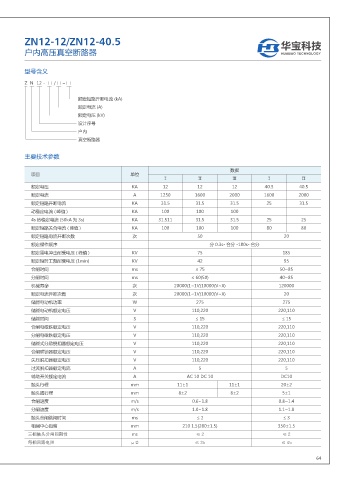

ZN12-12/ZN12-40.5 华宝科技
户内高压真空断路器 HUABAO TECHNOLOGY

型号含义

Z N 12 - □ / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内
真空断路器

主要技术参数

数据
项目 单位
Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ
额定电压 KA 12 12 12 40.5 40.5
额定电流 A 1250 1600 2000 1600 2000
额定短路开断电流 KA 31.5 31.5 31.5 25 31.5
动稳定电流 ( 峰值 ) KA 100 100 100
4s 热稳定电流 (50kA 为 3s) KA 31.511 31.5 31.5 25 25
额定短路关合电流 ( 峰值 ) KA 100 100 100 80 80
额定短路电流开断次数 次 50 20
额定操作顺序 分 0.3s- 合分 -180s- 合分
额定雷电冲击耐受电压 ( 峰值 ) KV 75 185
额定短时工频耐受电压 (1min) KV 42 95
合闸时间 ms ≤ 75 50~85
分闸时间 ms ≤ 60(50) 40~85
机械寿命 次 20000(1~1V)10000(V~X) 120000
额定电流开断次数 次 20000(1~1V)10000(V~X) 20
储能电动机功率 W 275 275
储能电动机额定电压 V 110,220 220,110
储能时间 S ≤ 15 ≤ 15
合闸电磁铁额定电压 V 110,220 220,110
分闸电磁铁额定电压 V 110,220 220,110
储能式分励脱扣器额定电压 V 110,220 220,110
合闸联锁器额定电压 V 110,220 220,110
失压脱扣器额定电压 V 110,220 220,110
过流脱扣器额定电流 A 5 5
辅助开关额定电流 A AC 10 DC 10 DC10
触头行程 mm 11±1 11±1 20±2
触头超行程 mm 8±2 8±2 5±1
合闸速度 m/s 0.6~1.8 0.8~1.4
分闸速度 m/s 1.0~1.8 1.1~1.8
触头合闸跳闸时间 ms ≤2 ≤3
相间中心距离 mm 210 1.5(280±1.5) 350±1.5
三相触头分闸同期性 ms ≤2 ≤2
每相回路电阻 μΩ ≤ 35 ≤ 45

64
