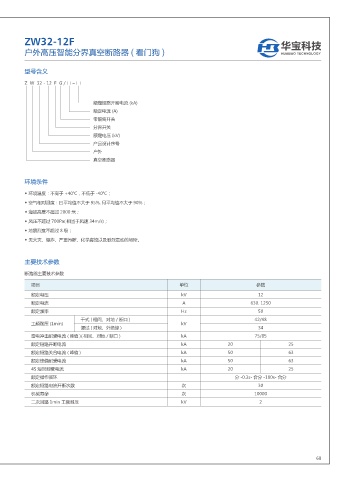

ZW32-12F 华宝科技
户外高压智能分界真空断路器 ( 看门狗 ) HUABAO TECHNOLOGY

型号含义

Z W 32 - 12 F G / □-□

额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
分界开关
额定电压 (kV)
产品设计序号
户外
真空断路器

环境条件

◆ 环境温度：不高于 +40℃，不低于 -40℃；
◆ 空气相对湿度：曰平均值不大于 95%, 月平均值不大于 90%；
◆ 海拔高度不超过 2000 米；
◆ 风压不超过 700Pa( 相当于风速 34m/s)；
◆ 地震烈度不超过 8 级；
◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

主要技术参数

断路器主要技术参数
项目 单位 参数

额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50
干式 ( 相间、对地 / 断口 ) 42/48
工频耐压 (1min) kV
湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 10000
二次回路 1min 工频耐压 kV 2
