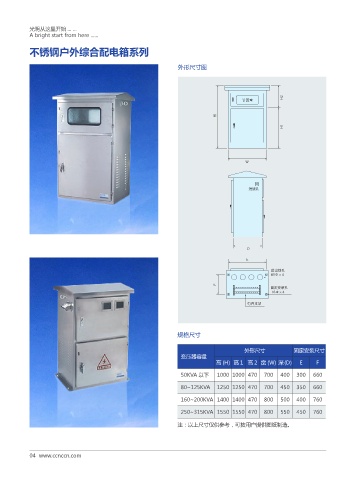

不锈钢户外综合配电箱系列

外形尺寸图

)
䃍ッა

H
)

8

䔇㏫ႀ

%
&

䔇ܦ㏫ႀ
Ÿf
'
ద჆Ⴕ㷱ႀ
Ÿf
⩡ქᩛ᳢

规格尺寸

外形尺寸 固定安装尺寸
变压器容量
高 (H) 高1 高2 宽 (W) 深 (D) E F

50KVA 以下 1000 1000 470 700 400 300 660
80~125KVA 1250 1250 470 700 450 350 660

160~200KVA 1400 1400 470 800 500 400 760

250~315KVA 1550 1550 470 800 550 450 760
注：以上尺寸仅供参考，可按用户提供图纸制造。

04 www.ccnccn.com
