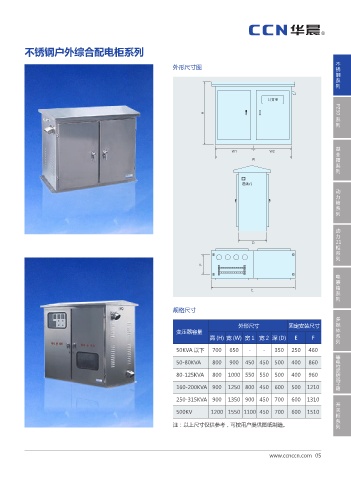

不锈钢户外综合配电柜系列
不
外形尺寸图 锈
钢
系
列
䃍ッა
) PZ30
系
列
基
8 8
业
8 箱
系
列
䔇㏫ႀ
动
力
箱
系
列
动
力
% 21
柜
系
列
'
电
表
箱
&
系
列
规格尺寸
多
外形尺寸 固定安装尺寸 媒
变压器容量 体
高 (H) 宽 (W) 宽1 宽2 深 (D) E F 系
列
50KVA 以下 700 650 - - 350 250 460
等
50-80KVA 800 900 450 450 500 400 860 电
位
80-125KVA 800 1000 550 550 500 400 960 联
结
端
160-200KVA 900 1250 800 450 600 500 1210 子
箱
250-315KVA 900 1350 900 450 700 600 1310
开
500KV 1200 1550 1100 450 700 600 1510 关
柜
系
注：以上尺寸仅供参考，可按用户提供图纸制造。 列
