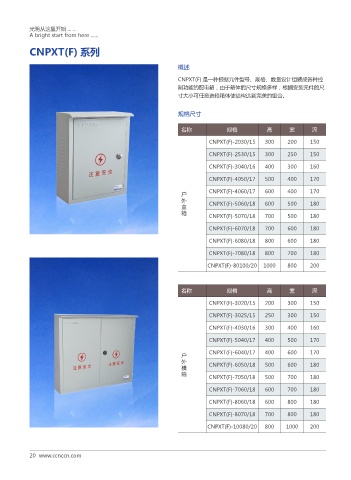

CNPXT(F) 系列

概述
CNPXT(F) 是一种根据元件型号、规格、数量设计组装成各种控
制功能的配电箱，由于箱体的尺寸规格多样，根据安装元件的尺
寸大小可任意选择箱体使结构达到完美的组合。

规格尺寸

名称 规格 高 宽 深

CNPXT(F)-2030/15 300 200 150
CNPXT(F)-2530/15 300 250 150

CNPXT(F)-3040/16 400 300 160

CNPXT(F)-4050/17 500 400 170
CNPXT(F)-4060/17 600 400 170
户
外 CNPXT(F)-5060/18 600 500 180
直
箱 CNPXT(F)-5070/18 700 500 180

CNPXT(F)-6070/18 700 600 180

CNPXT(F)-6080/18 800 600 180

CNPXT(F)-7080/18 800 700 180
CNPXT(F)-80100/20 1000 800 200

名称 规格 高 宽 深
CNPXT(F)-3020/15 200 300 150

CNPXT(F)-3025/15 250 300 150

CNPXT(F)-4030/16 300 400 160
CNPXT(F)-5040/17 400 500 170

CNPXT(F)-6040/17 400 600 170
户
外 CNPXT(F)-6050/18 500 600 180
横
箱
CNPXT(F)-7050/18 500 700 180
CNPXT(F)-7060/18 600 700 180

CNPXT(F)-8060/18 600 800 180
CNPXT(F)-8070/18 700 800 180

CNPXT(F)-10080/20 800 1000 200
