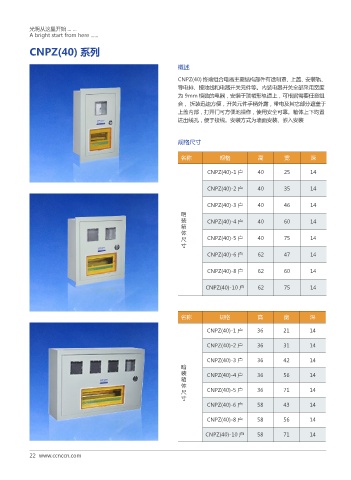

Page 28 - 华晨电气有限公司

CNPZ(40) 系列

概述
CNPZ(40) 终端组合电器主要结构部件有透明罩、上盖、安装轨、
导电排、接地线和电器开关元件等。内装电器开关全部采用宽度
为 9mm 模数的电器，安装于顶帽形轨道上，可根据需要任意组
合， 拆装迅速方便，开关元件手柄外露，带电及其它部分遮盖于
上盖内部，打开门可方便地操作，使用安全可靠。箱体上下均置
进出线孔，便于接线。安装方式为墙面安装、嵌入安装

规格尺寸

名称 规格 高 宽 深

CNPZ(40)-1 户 40 25 14

CNPZ(40)-2 户 40 35 14

CNPZ(40)-3 户 40 46 14
明
装 CNPZ(40)-4 户 40 60 14
箱
体
尺 CNPZ(40)-5 户 40 75 14
寸
CNPZ(40)-6 户 62 47 14

CNPZ(40)-8 户 62 60 14

CNPZ(40)-10 户 62 75 14

名称 规格 高 宽 深

CNPZ(40)-1 户 36 21 14

CNPZ(40)-2 户 36 31 14

CNPZ(40)-3 户 36 42 14
暗
装 CNPZ(40)-4 户 36 56 14
箱
体
尺 CNPZ(40)-5 户 36 71 14
寸
CNPZ(40)-6 户 58 43 14

CNPZ(40)-8 户 58 56 14

CNPZ(40)-10 户 58 71 14
