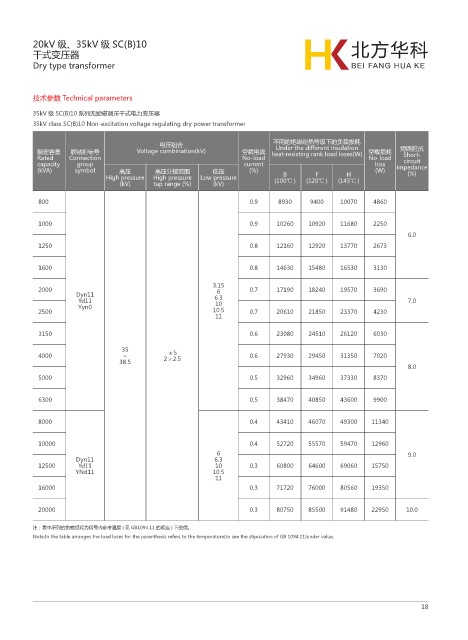

20kV 级、35kV 级 SC(B)10
干式变压器
Dry type transformer

技术参数 Technical parameters

35kV 级 SC(B)10 系列无励磁调压干式电力变压器
35kV class SC(B)10 Non-excitation voltage regulating dry power transformer

不同的绝缘耐热等级下的负载损耗
电压组合 Under the different insulation
额定容量 联结组标号 Voltage combination(kV) 空载电流 heat-resisting rank load loses(W) 空载损耗 短路阻抗
Short-
Rated Connection No-load No-load circuit
capacity group current loss impedance
(kVA) symbol 高压 高压分接范围 低压 (%) (W) (%)
F
B
H
High pressure High pressure Low pressure (100℃ ) (120℃ ) (145℃ )
(kV) tap range (%) (kV)
800 0.9 8930 9400 10070 4860
1000 0.9 10260 10920 11680 2250
6.0
1250 0.8 12160 12920 13770 2673

1600 0.8 14630 15480 16530 3130

3.15
2000 6 0.7 17190 18240 19570 3690
Dyn11 6.3
Yd11 10 7.0
Yyn0
2500 10.5 0.7 20610 21850 23370 4230
11
3150 0.6 23080 24510 26120 6030

35
±5
4000 ～ 2×2.5 0.6 27930 29450 31350 7020
38.5
8.0
5000 0.5 32960 34960 37330 8370

6300 0.5 38470 40850 43600 9900

8000 0.4 43410 46070 49300 11340

10000 0.4 52720 55570 59470 12960
6 9.0
Dyn11 6.3
12500 Yd11 10 0.3 60800 64600 69060 15750
YNd11 10.5
11
16000 0.3 71720 76000 80560 19350

20000 0.3 80750 85500 91480 22950 10.0
注：表中所列的负载损耗为括号内参考温度 ( 见 GB1094.11 的规定 ) 下的值。
Note:In the table arranges the load loses for the parenthesis refers to the temperature(to see the stipulation of GB 1094.11)under value.
