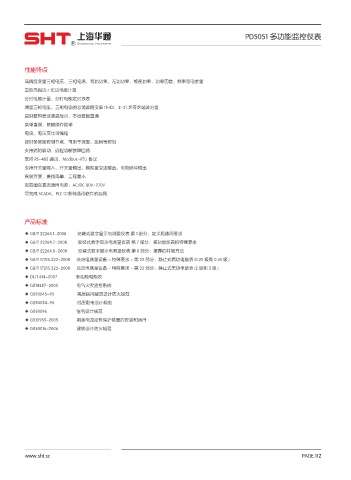

Page 117 - 上海华通电器厂有限公司

PD5051 多功能监控仪表
R

性能特点

高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
正反向有功 / 无功电能计量
分时电能计量、分时电能定时抄表
测量三相电压、三相电流的总谐波畸变率 (THD)，2-31 次奇次谐波分量
提供数码管或液晶显示，本地数据查询
菜单直观，按键操作简单
电流、电压变比可编程
提供多回路控制节点，可用于报警、跳闸等控制
支持消防联动，远程切断故障回路
支持 RS-485 通讯，Modbus-RTU 协议
支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
安装方便，接线简单，工程量小
宽范围交直流通用电源：AC/DC 80V~270V
可完成 SCADA、PLC 中多种通讯软件的组网

产品标准

◆ GB/T 22264.1-2008 安装式数字显示电测量仪表 第 1 部分：定义和通用要求
◆ GB/T 22264.7-2008 安装式数字显示电测量仪表 第 7 部分：多功能仪表的特殊要求
◆ GB/T 22264.8-2008 安装式数字显示电测量仪表 第 8 部分：推荐的并验方法
◆ GB/T 17215.322-2008 交流电测量设备 - 特殊要求 - 第 22 部分：静止式有功电能表 (0.2S 级和 0.5S 级 )
◆ GB/T 17215.323-2008 交流电测量设备 - 特殊要求 - 第 23 部分：静止式无功电能表 (2 级和 3 级 )
◆ DL/T 614-2007 多功能电能表
◆ GB14287-2005 电气火灾监控系统
◆ GB50045-95 高层民用建筑设计防火规范
◆ GB50054-95 低压配电设计规范
◆ GB50096 住宅设计规范
◆ GB13955-2005 剩余电流动作保护装置的安装和运行
◆ GB50016-2006 建筑设计防火规范

www.sht.sc PAGE.112
