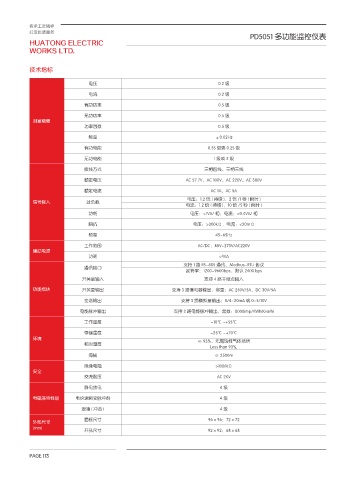

PD5051 多功能监控仪表





           技术指标

                               电压                                           0.2 级

                               电流                                           0.2 级
                              有功功率                                          0.5 级
                              无功功率                                          0.5 级
            测量精度
                              功率因数                                          0.5 级
                               频率                                          ±0.02Hz
                              有功电能                                       0.5S 级或 0.2S 级

                              无功电能                                         1级或2级
                              接线方式                                     三相四线、三相三线
                              额定电压                               AC 57.7V、AC 100V、AC 220V、AC 380V
                              额定电流                                        AC 1A、AC 5A
                                                                 电压:1.2 倍 ( 持续 ),2 倍 /1 秒 ( 瞬时 )
            信号输入               过负载
                                                                 电流:1.2 倍 ( 持续 ),10 倍 /5 秒 ( 瞬时 )
                               功耗                                 电压:<1VA/ 相,电流:<0.4VA/ 相

                               阻抗                                  电压:>300kΩ,电流:<20mΩ
                               频率                                          45~65Hz
                              工作范围                                   AC/DC:80V~270V/AC220V
            辅助电源
                               功耗                                           <4VA
                                                                支持 1 路 RS-485 通讯,Modbus-RTU 协议
                              通讯接口
                                                                 波特率:1200~9600bps,默认 2400 bps
                             开关量输入                                     支持 4 路干结点输入
            功能模块             开关量输出                          支持 3 路继电器输出,容量:AC 250V/5A,DC 30V/5A
                              变送输出                             支持 3 路模拟量输出:0/4~20mA 或 0~5/10V
                            电能脉冲输出                           支持 2 路电能脉冲输出,常数:8000imp/KWh(Kvarh)

                              工作温度                                        -10℃ ~+55℃
                              存储温度                                       -25℃ ~+70℃
            环境                                                       ≤ 93%,无腐蚀性气体场所
                              相对湿度
                                                                         Less than 93%,
                               海拔                                          ≤ 2500m
                              绝缘电阻                                         >100MΩ
            安全
                              交流耐压                                          AC 2KV

                              静电放电                                           4级
            电磁兼容性能         电快速瞬变脉冲群                                          4级
                             浪涌(冲击)                                          4级

                              面框尺寸                                       96×96;72×72
            外形尺寸
            (mm)
                              开孔尺寸                                       92×92;68×68
