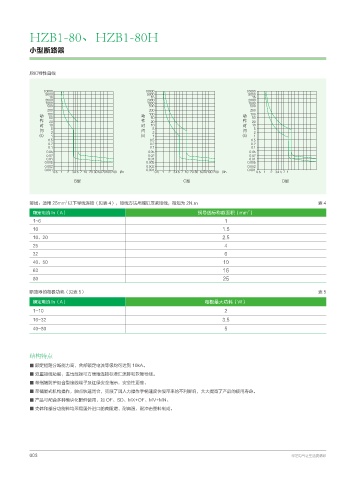

HZB1-80、HZB1-80H

小型断路器

脱扣特性曲线

I I I

ߔ ߔ ߔ

҈ ҈ ҈
ᬢ ᬢ ᬢ
䬠 䬠 䬠
T T T

* *O * *O
#ಷ $ಷ %ಷ
2
接线：适用 25mm 以下导线连接（见表 4），接线方法用螺钉压紧接线，扭矩为 2N.m 表4
2
额定电流 In（A） 铜导线标称截面积（mm ）
1~6 1
10 1.5
16、20 2.5
25 4
32 6
40、50 10
63 16
80 25

断路器的每极功耗（见表 5） 表5
额定电流 In（A） 每极最大功耗（W）
1~10 2
16~32 3.5
40~80 5

结构特点
■ 额定短路分断能力高，合部额定电流等级均可达到 10kA。
■ 双重接线功能，进出线端可方便地连接标准汇流排和软硬导线。
■ 带指触防护组合型接线端子及红绿安全指示，安全性更高。
■ 带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品的使用寿命。
■ 产品可配合多种模块化附件使用，如 OF、SD、MX+OF、MV+MN。
■ 壳体和部分功能件均采用国外进口的商阻燃、耐高温、耐冲击塑料制成。
