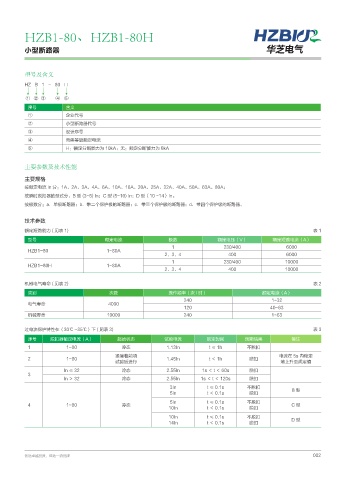

HZB1-80、HZB1-80H

小型断路器 华芝电气

型号及含义

HZ B 1 - 80 □

① ② ③ ④ ⑤
序号 含义
① 企业代号
② 小型断路器代号
③ 设计序号
④ 壳架等级额定电流
⑤ H：额定分断能力为 10kA；无：额定分断能力为 6kA

主要参数及技术性能

主要规格
按额定电流 In 分：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A；
按瞬时脱扣器的型式分：B 型 (3~5) In；C 型 (5~10) In；D 型（10 ~14）In。
按极数分：a．单极断路器；b．带二个保护极的断路器；c．带三个保护极的断路器；d．带四个保护级的断路器。

技术参数
额定短路能力 ( 见表 1) 表1
型号 额定电流 极数 额定电压（V） 额定短路电流（A）
1 230/400 6000
HZB1-80 1~80A
2、3、4 400 6000
1 230/400 10000
HZB1-80H 1~80A
2、3、4 400 10000
机械电气寿命 ( 见表 2) 表2
类别 次数 操作频率（次 / 时） 额定电流（A）
240 1~32
电气寿命 4000
120 40~63
机械寿命 10000 240 1~63

过电流保护特性在（30℃ ~35℃）下 ( 见表 3) 表3
序号 脱扣器额定电流（A） 起始状态 试验电流 规定时间 预期结果 备注
1 1~80 冷态 1.13In t≤1h 不脱扣
紧接着前项 电流在 5s 内稳定
2 1~80 1.45In t＜1h 脱扣
试验后进行 地上升至规定值
In ≤ 32 冷态 2.55In 1s ＜t＜60s 脱扣
3
In ＞ 32 冷态 2.55In 1s ＜ t ＜ 120s 脱扣
3In t ≤ 0.1s 不脱扣 B型
5In t ＜ 0.1s 脱扣
5In t ≤ 0.1s 不脱扣
4 1~80 冷态 C型
10In t ＜ 0.1s 脱扣
10In t ≤ 0.1s 不脱扣 D型
14In t ＜ 0.1s 脱扣
