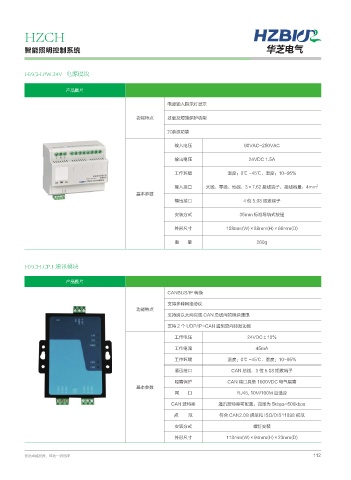

Page 119 - 四川华芝电气

HZCH

智能照明控制系统 华芝电气

HZCH.PW.24V 电源模块

产品图片

电源输入指示灯显示

功能特点 过载及短路保护功能

冗余源功能

输入电压 90VAC-250VAC

输出电压 24VDC 1.5A

工作环境 温度：0℃ -45℃，湿度：10~95%

输入接口 火线、零线、地线，3×7.62 接线端子，接线容量：4mm 2
基本参数
输出接口 4 位 5.08 插拔端子

安装方式 35mm 标准导轨式按钮
外形尺寸 108mm(W)×88mm(H)×66mm(D)

重 量 260g

HZCH.CP.1 通讯模块

产品图片
CANBUS/IP 转换

支持多种网络协议
功能特点
支持跨以太网实现 CAN 总线间的模块通讯

支持 2 个 UDP/IP-CAN 透明双向转发功能
工作电压 24VDC±10%
工作电流 45mA

工作环境 温度：0℃ -45℃，湿度：10~95%
通迅接口 CAN 总线．3 位 5.08 插拔端子

隔离保护 CAN 端口具备 1000VDC 电气隔离
基本参数
网 口 RJ45, 10M/100M 自适应
CAN 波特率 通讯波特率可配置，范围为 5kbps-500kbps

规 范 符合 CAN2.0B 规范和 ISO/DIS11898 规范
安装方式 螺钉安装

外形尺寸 118mm(W)×94mm(H)×23mm(D)

创造卓越品质，缔造一流品牌 112
