HZCH

智能照明控制系统

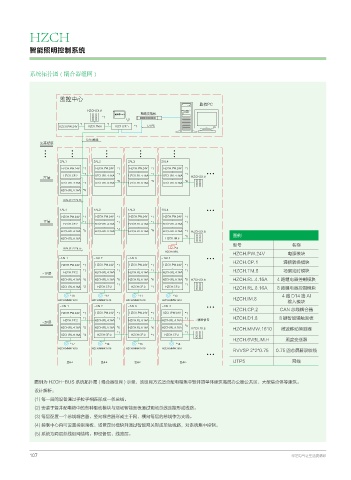

系统拓扑图 ( 耦合器组网 )

监控中心
监控PC
HZCH.DI.8
触摸屏Pad 网络交换机
*1
*1 *1
HZCH.PW.24V HZCH.TM.8 HZCH.CP.1 *1 UTP5

CAN总线
更高楼层

2AL1 2AL2 2AL3 2AL4
HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1
*1 *1 *1 *1
HZCH.CP.2 HZCH.RL.4.16A HZCH.RL.4.16A HZCH.RL.4.16A
2F层 HZCH.DI.8
*5 *5 *6
HZCH.RL.4.16A *1 HZCH.RL.8.16A HZCH.RL.8.16A HZCH.RL.8.16A
HZCH.RL.8.16A *5
RVV.SP 2*2*0.75
1AL1 1AL2 1AL3 1AL4
HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1
1F层 *1 *1 *1 *1
HZCH.CP.2 HZCH.RL.4.16A HZCH.RL.4.16A HZCH.RL.4.16A
HZCH.RL.4.16A *5 HZCH.RL.8.16A *4 HZCH.RL.8.16A *6 HZCH.RL.8.16A *1 HZCH.DI.8
*5 图例
HZCH.RL.8.16A HZCH.IM.8
型号 名称
RVV.SP 2*2*0.75 *4
HZCH.6VBL
HZCH.PW.24V 电源模块
-1AL1 -1AL2 -1AL3 -1AL4
HZCH.CP.1 通信转换模块
HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1
*1 *1 *1 *1 HZCH.TM.8 场景定时模块
-1F层 HZCH.CP.2 HZCH.RL.4.16A HZCH.RL.4.16A HZCH.RL.4.16A
HZCH.RL.4.16A *6 HZCH.RL.8.16A *6 HZCH.RL.8.16A *6 HZCH.RL.8.16A *5 HZCH.DI.8 HZCH.RL.4.16A 4 路继电器控制模块
*1 *1
HZCH.RL.8.16A *2 HZCH.CP.2 HZCH.CP.2 *1 HZCH.CP.2 HZCH.RL.8.16A 8 路继电器控制模块
*13 *12 *11 *10 4路D14路Al
输入模块
HZCH.MMW.1610 HZCH.MMW.1610 HZCH.MMW.1610 HZCH.MMW.1610 HZCH.IM.8
-2AL1 -2AL2 -2AL3 -2AL4
HZCH.CP.2 CAN 总线耦合器
HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1 HZCH.PW.24V *1
*1 *1 *1 *1 ~消防信号 HZCH.D1.8 8 键智能轻触面板
-2F层 HZCH.CP.2 HZCH.RL.4.16A HZCH.RL.4.16A HZCH.RL.4.16A
*5
HZCH.RL.4.16A *5 HZCH.RL.8.16A *6 HZCH.RL.8.16A *6 HZCH.RL.8.16A HZCH.DI.8 HZCH.MMW.1610 微波移动探测器
*1 *1
HZCH.RL.8.16A *4 HZCH.CP.2 HZCH.CP.2 *1 HZCH.CP.2
HZCH.6VBL.M.H 照度变送器
*17 *16 *15 *14
HZCH.MMW.1610 HZCH.MMW.1610 HZCH.MMW.1610 HZCH.MMW.1610
RVVSP 2*2*0.75 0.75 四芯屏蔽双绞线
竖井A 竖井B 竖井C 竖井D UTP5 网线
图例为 HZCH-BUS 系统拓扑图 ( 耦合器组网 ) 示意，该组网方式适合配电箱集中竖井的单体建筑高层办公楼公共区、大型综合体等建筑。
设计解析：
(1) 每一层的设备通过手拉手相连形成一条总线。
(2) 安装于竖井配电箱中的各种驱动模块与现场智能面板通过现场总线连接形成线路。
(3) 每层配置一个总线耦合器，竖向耦合器形成主干网，横向每层的总线作为支线。
(4) 控制中心内可设置控制面板、场景定时模块并通过智能网关形成单独线路，对系统集中控制。
(5) 系统为两层总线组网结构，即设备层、线路层。

107 华芝电气让生活更精彩
