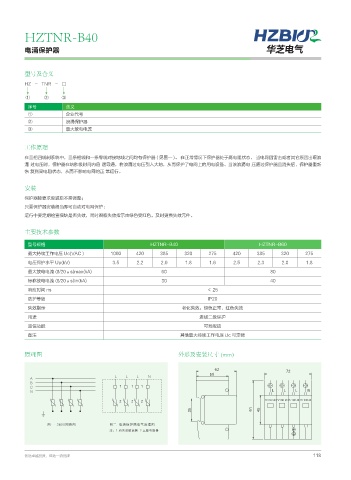

HZTNR-B40

电涌保护器 华芝电气

型号及含义

HZ - TNR - □
① ② ③
序号 含义
① 企业代号
② 浪涌保护器
③ 最大放电电流

工作原理
在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器 ( 见图一 )。 在正常情况下保护器处于高电阻状态， 当电网因雷击或者其它原因出现浪
涌 过电压时，保护器在纳秒级时间内迅 速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电 压通过保护器且消失后，保护器重新
恢 复到高电阻状态，从而不影响电网的正 常运行。

安装
保护器按要求安装后不需调整；
只要保护器安装得当即可自动对电网保护；
运行中要定期检查模块是否失效，同时观察失效指示由绿色变红色，及时更换失效元件。

主要技术参数

型号规格 HZTNR-B40 HZTNR-B60
最大持续工作电压 Uc(VAC ) 1000 420 385 320 275 420 385 320 275
电压保护水平 Up(kV) 3.5 2.2 2.0 1.8 1.6 2.5 2.3 2.0 1.8
最大放电电流 (8/20μs)max(kA) 60 80
标称放电电流 (8/20μs)In(kA) 30 40
响应时间 ns ＜ 25
防护等级 IP20
失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做

原理图 外形及安装尺寸 (mm)

- - - /
"
#
$
/ - - - /
HZTNR-40 HZTNR-40 HZTNR-40 HZTNR-40

ప̬ 7㑽㐈ప పθ ⩡⊸ԉ័ஔ⩡⅀࣋⤲ప
∔喝 ☙๝ᩴ㙝⻧ஔ ࢷ᩻⩡䭧ஔ
