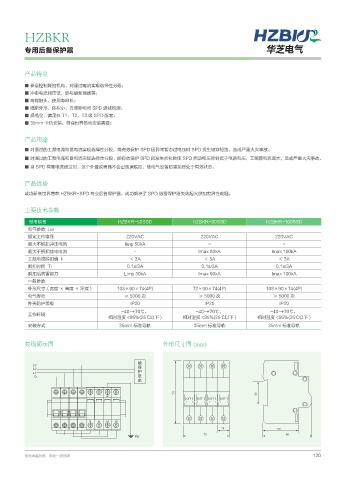

HZBKR
专用后备保护器 华芝电气
产品特点
■ 参量控制脱扣机构，对通过电流实现选择性分段；
■ 冲击电流残压低，能与熔断器媲美；
■ 高能触头，使用寿命长；
■ 微断外形，体积小，方便断电对 SPD 进线检测；
■ 规格全、满足在 T1、T2、T3 级 SPD 配套；
■ 35mm 卡轨安装，符合世界各地安装需要；
产品用途
■ 对通过的工频电流和雷电流实现选择性分段，能有效保护 SPD 因异常暂态过电压时 SPD 发生熔穿短路，造成严重火灾事故。
■ 对通过的工频电流和雷电流实现选择性分段，能有效保护 SPD 因发生劣化致使 SPD 启动电压降到低于电源电压，工频漏电流增大，造成严重火灾事故。
■ 当 SPD 有雷电流通过时，这个外置脱离器不会出现误脱扣，使电气设备防雷始终处于有效状态。
产品优势
成功研制世界首款 HZBKR-SPD 专业后备保护器，成功解决了 SPD 防雷保护器失效起火脱扣世界性难题。
主要技术参数
型号规格 HZBKR-50SSD HZBKR-80SSD HZBKR-160SSD
电气参数 Ue
额定工作电压 220VAC 220VAC 220VAC
最大不脱扣冲击电流 limp 50kA - -
最大不脱扣放电电流 - Imax 80kA Imax 160kA
工频电流脱扣值 Ii ＜ 3A ＜ 3A ＜ 3A
脱扣时间 Ti 0.1s/3A 0.1s/3A 0.1s/3A
脱扣后防雷能力 Limp 30kA Imax 60kA Imax 100kA
一般参数
外形尺寸（宽度 × 高度 × 深度） 108×90×74(4P) 72×90×74(4P) 108×90×74(4P)
电气寿命 ≥ 5000 次 ≥ 5000 次 ≥ 5000 次
外壳防护等级 IP20 IP20 IP20
-40~+70℃， -40~+70℃， -40~+70℃，
工作环境
相对湿度 <95%(25℃以下 ) 相对湿度 <95%(25℃以下 ) 相对湿度 <95%(25℃以下 )
安装方式 35mm 标准导轨 35mm 标准导轨 35mm 标准导轨
接线简示图 外形尺寸图 (mm)
0'' 0'' 0'' 0''
