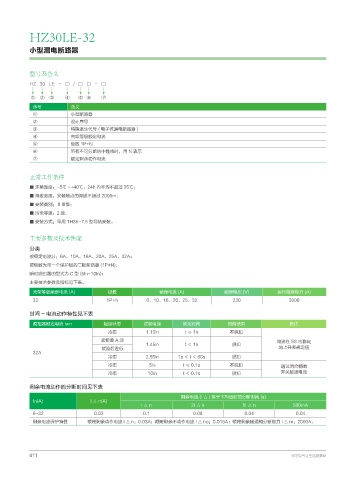

HZ30LE-32

小型漏电断路器

型号及含义

HZ 30 LE - □ / □ □ - □
① ② ③ ④ ⑤ ⑥ ⑦
序号 含义
① 小型断路器
② 设计序号
③ 特殊派生代号 ( 电子式漏电断路器 )
④ 壳架等级额定电流
⑤ 极数 1P+N
⑥ 带有不可分断的中性线时，用 N 表示
⑦ 额定剩余动作电流

正常工作条件

■ 环境温度：-5℃ ~+40℃，24h 内平均不超过 35℃；
■ 海拔高度：安装地点的海拔不超过 2000m；
■ 安装类别：ⅡⅢ级；
■ 污染等级：2 级；
■ 安装方式：采用 TH35-7.5 型导轨安装。

主要参数及技术性能

分类
按额定电流分：6A、10A、16A、20A、25A、32A；
按极数为带一个保护极的二极断路器 (1P+N)；
瞬时脱扣器的型式为 C 型 (5In~10In)；
主要技术参数及指标见下表。
壳架等级额定电流 (A) 极数 额定电流 (A) 额定电压 (V) 运行短路能力 (A)
32 1P+N 6、10、16、20、25、32 230 3000

时间 - 电流动作特性见下表
脱扣器额定电流 Iwn 起始状态 试验电流 规定时间 预期结果 备注
冷态 1.13ln t≤1h 不脱扣
紧接着 A 项 电流在 5S 内稳定
1.45ln t＜1h 脱扣
试验后进行 地上升至规定值
32A
冷态 2.55In 1s ＜t＜60s 脱扣
冷态 5ln t ≤ 0.1s 不脱扣 通过闭合辅助
冷态 10In t ＜ 0.1s 脱扣 开关接通电流
剩余电流动作的分断时间见下表

剩余电流 (I △ ) 等于下列值时的分断时间 (s)
In(A) I △ n(A)
I△n 2I△n 5I△n 500mA
6~32 0.03 0.1 0.08 0.04 0.04
剩余电流保护特性 额定剩余动作电流 I △ n：0.03A；额定剩余不动作电流 I △ no：0.015A；额定剩余接通和分断能力 I △ m：2000A。
