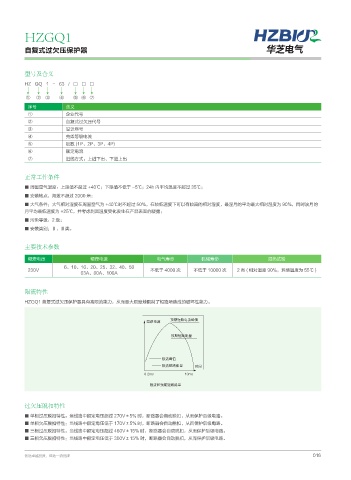

HZGQ1

自复式过欠压保护器 华芝电气

型号及含义

HZ GQ 1 - 63 / □ □ □
① ② ③ ④ ⑤ ⑥ ⑦
序号 含义
① 企业代号
② 自复式过欠压代号
③ 设计序号
④ 壳架等级电流
⑤ 极数 (1P、2P、3P、4P)
⑥ 额定电流
⑦ 进线方式：上进下出、下进上出

正常工作条件

■ 周围空气温度：上限值不超过 +40℃；下限值不低于 -5℃；24h 内平均温度不超过 35℃；
■ 安装地点：海拔不超过 2000 米；
■ 大气条件：大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该月的
月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面的凝露；
■ 污染等级：2 级；
■ 安装类别：Ⅱ、Ⅲ类。

主要技术参数

额定电压 额定电流 电气寿命 机械寿命 湿热试验
6、10、16、20、25、32、40、50
230V 不低于 4000 次 不低于 10000 次 2 类 ( 相对湿度 90%，环境温度为 55℃ )
63A、80A、100A

限流特性
HZGQ1 自复式过欠压保护器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能力。

ᆀᡸႂຸ ᮔయᆀᡸႂึࢎϘ

ᮔయᆀᡸᑞ᧙

ᬌึࢎϘ
ᬌึᆀᡸᑞ᧙ ௐᫍ
NT NT
ᬌึ֖ᮔయᆀᡸᑞ᧙

过欠压脱扣特性

■ 单相过压脱扣特性：当线路中额定电压超过 270V±5% 时，断路器会自动脱扣，从而保护后级电路。
■ 单相欠压脱扣特性：当线路中额定电压低于 170V±5% 时，断路器会自动脱扣，从而保护后级电路。
■ 三相过压脱扣特性：当线路中额定电压超过 460V±15% 时，断路器会自动脱扣，从而保护后级电路。
■ 三相欠压脱扣特性：当线路中额定电压低于 300V±15% 时，断路器会自动脱扣，从而保护后级电路。
