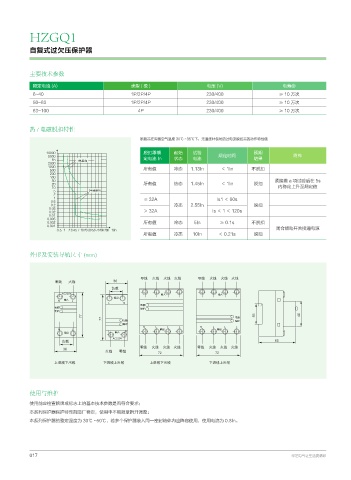

HZGQ1

自复式过欠压保护器

主要技术参数

额定电流 (A) 类型(极) 电压 (V) 电寿命
6~40 1P/2P/4P 230/400 ≥ 10 万次
50~63 1P/2P/4P 230/400 ≥ 10 万次
63~100 4P 230/400 ≥ 10 万次

热 / 电磁脱扣特性
断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值

脱扣器额 起始 试验 预期
规定时间 附件
I 定电流 In 状态 电流 结果

所有值 冷态 1.13In ＜ 1In 不脱扣

紧接着 a 项试验后在 5s
所有值 热态 1.45In ＜ 1In 脱扣
内稳定上升至规定值

≤ 32A Is1 ＜ 60s
冷态 2.55In 脱扣

＞ 32A Is ＜ 1 ＜ 120s

所有值 冷态 5In ≥ 0.1s 不脱扣

*O 闭合辅助开关接通电源
所有值 冷态 10In ＜ 0.21s 脱扣
外形及安装导轨尺寸 (mm)

ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ
ᭅጲ ༡ጲ
᠆ᣑ

᠆ᣑ
ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ

༡ጲ ᭅጲ
ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ

使用与维护
使用前应检查铭牌或标志上的基本技术参数是否符合要求；
本系列保护器保护特性制造厂套定，使用中不能随意拆开调整；
本系列保护器的整定温度为 30℃ ~50℃，若多个保护器装入同一密封箱体内应降容使用，使用电流为 0.8In。
