HZM3

塑料外壳式断路器

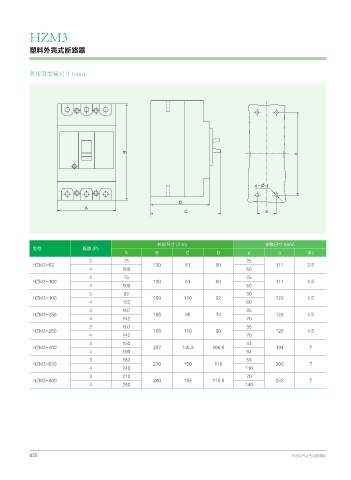

外形及安装尺寸 (mm)

#
C

E

%
"
$ B

外形尺寸 (mm) 安装尺寸 (mm)
型号 极数 (P)
A B C D a b Φd
3 75 25
HZM3-63 130 81 60 111 3.5
4 100 50
3 75 25
HZM3-100 130 81 60 111 3.5
4 100 50
3 92 30
HZM3-100 150 110 92 129 4.5
4 122 60
3 107 35
HZM3-250 165 95 73 126 4.5
4 142 70
3 107 35
HZM3-250 165 110 90 126 4.5
4 142 70
3 150 44
HZM3-400 257 146.5 106.5 194 7
4 198 94
3 182 58
HZM3-630 270 150 110 200 7
4 240 116
3 210 70
HZM3-800 280 155 115.5 243 7
4 280 140
