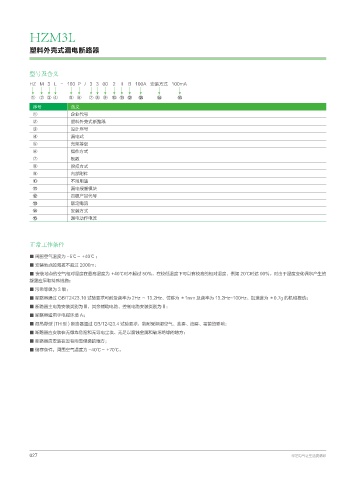

HZM3L

塑料外壳式漏电断路器

型号及含义

HZ M 3 L - 160 P / 3 3 00 2 II B 100A 安装方式 100mA
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 11 12 13 14 15
序号 含义
① 企业代号
② 塑料外壳式断路器
③ 设计序号
④ 漏电式
⑤ 売架等级
⑥ 操作方式
⑦ 极数
⑧ 脱扣方式
⑨ 内部附件
⑩ 不同用途
11 漏电报警模块
12 四极产品代号
13 额定电流
14 安装方式
15 漏电动作电流

正常工作条件
■ 周围空气温度为 -5℃～ +40℃ ；
■ 安装地点的海拔不超过 2000m；
■ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产生的
凝露应采取特殊措施；
■ 污染等级为 3 级；
■ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz ～ 13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
■ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
■ 断路器适用于电磁环境 A；
■ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
■ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
■ 断路器应安装在没有雨雪侵袭的地方；
■ 储存条件：周围空气温度为 -40℃～ +70℃。
