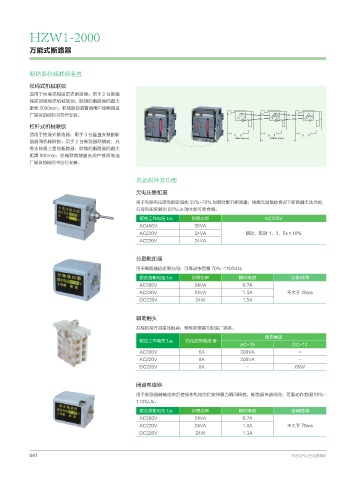

HZW1-2000

万能式断路器

断路器机械联锁装置

缆绳式机械联锁
适用于抽屉式和固定式断路器；用于 2 台断路
器间的缆绳式机械联锁；联锁的断路器间最大
距离 2000mm；机械联锁装置由用户按照制造
厂提供的说明书自行安装。
杠杆式机械联锁
适用于抽屉式断路器；用于 3 台垂直安装的断

N N NBY NN NBY
路器间机械联锁；用于 2 台断路器联锁时，只
需去除最上面的断路器；联锁的断路器间最大
距离 900mm；机械联锁装置由用户按照制造
厂提供的说明书自行安装。
内部附件及功能

欠电压脱扣器
用于电源电压降至额定值的 35%-70% 时瞬时断开断路器：线圈无励磁的情况下断路器无法合闸，
只有电压恢复到 85%Ue 时才能可靠合闸。
额定工作电压 Ue 所需功率 AC220V
AC400V 36VA
AC230V 24VA 瞬时、延时 1、3、5s±10%
AC220V 24VA

分励脱扣器
用于断路器远距离分闸；可靠动作范围 70%-110%Us
额定控制电压 Us 所需功率 瞬时电流 分断时间
AC380V 24VA 0.7A
AC220V 24VA 1.3A 不大于 30ms
DC220V 24W 1.3A

辅助触头
共有四常开四常闭触点；特殊规格需与制造厂联系。
使用类别
额定工作电压 Ue 约定发热电流 Ith
AC-15 DC-13
AC380V 6A 300VA -
AC220V 6A 300VA -
DC220V 6A - 60W

闭合电磁铁
用于断路器储能结束后使操作机构的贮能弹簧力瞬间释放，断路器快速闭合；可靠动作范围 85%-
110%Us。
额定控制电压 Us 所需功率 瞬时电流 合闸时间
AC380V 24VA 0.7A
AC220V 24VA 1.3A 不大于 70ms
DC220V 24W 1.3A
