HZW1-2000


           万能式断路器

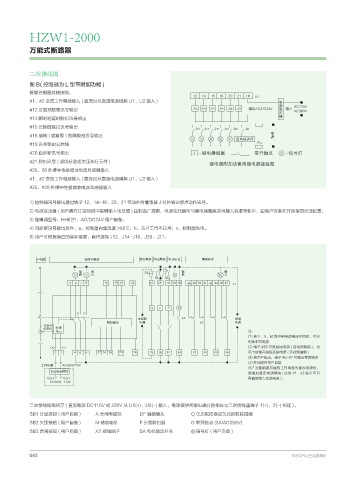

           二次接线图

           图 B( 控制器为 L 型带附加功能 )
           智能控制器其他接线:
                                                                                               95
           #1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 )                                                 ⩡ ⎼
           #12 过载预报警讯号输出                                           +    +    +    +    +    +    䒿ܦ"$ %$  7  ऄ ࢷ  䒿ڑ  "$   7
                                                                                                      "$   7
                                                                                                  ஔ
           #14 瞬时短延时脱扣讯号输出
           #15 长延时脱扣讯号输出
                                                                    +
                                                                                     +
                                                                       +
                                                                              +
                                                                           +
                                                                                 +
                                                                                               ⩡
           #16 接地 ( 或接零 ) 故障脱扣讯号输出                                                             ⎼
                                                                                  ऺำԉ័⩔
           #19 讯号输出公共线                                                                    'V
           #20 自诊断讯号输出                                             +   㐓⩡ஔ㏫ఴ             ፤ᐬ㼒◥       ԍण▛
           #21 脱扣讯号 ( 或供分励或欠压执行元件 )
                                                                         㐓⩡ஔ䭰ߌߋ㘩⩔㐓⩡ஔᣑ㏫ప
           #25、26 外接中性极或地电流互感器输入
           #1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 )
           #25、#26 外接中性极或地电流互感器输入
           1) 控制器讯号输出通过端子 12、14~16、20、21 带动外附继电器 J 对外输出接点动作讯号。
           2) 电源变压器 ( 用户需在订货须知中指明输入电压值 ) 由制造厂提供,电源变压器可与继电器底座共同插入标准导轨中,由用户安装在开关柜的合适位置。
           3) 继电器型号:HH62P、AC/DC24V 用户自备。
           4) 自诊断讯号输出条件:a、控制器内部温度 >80℃;b、芯片工作不正常;c、控制器失电。
           5) 用户可根据自己的实际需要,自行选择 J12、J14-J16、J20、J21。



             ͧ⩡䌛              ᮦ㘩ᣓݢஔ              ㉓ᕑ᫙ᐬ⩡ߔ᫙ᐬ⩡ߔ䬙ऴ         䒱  ߕᐬڟ

                             ᩱ   䬙                        +     ה              ᫙
                             䯈   ऴ                              㘩              ᐬ
                                                   4#
                                                      4#    4#
                                                                                                     95


                                                     2  '  9  .

               9
                                                ͧఊ䌛            4"                 ᣓݢ
                                      䭰ߌὍಃ       ⩡⎼                   %'          ⩡⎼
                  ᝂ
                  ᝂ    ะ⤲
                    ࢁٯ                                                                注:
                                                                                      (1) 若 F、X、M 的控制电源电压不同时,可分
                                                                                      别接不同电源
                                                                                      (2) 端子 #35 可直接接电源 ( 自动预储能 ),也
                                                                                      可串接常开按钮后接电源 ( 手控预储能 )
                                                                                      (3) 若用户提出,端子 #6~#7 可输出常闭接点
                                                                                      (4) 外加附件用户自备
               ጑҈⩡⎼   "$   7    7
                                                                                      (5)* 当智能脱扣器的工作电源为直流电源时,
                  Ⱐ≭⩡⎼Ὅಃ
                                                                                      须增加直流电源模块 ( 此时 #1、#2 端子不可
                 6        6                                                           再直接接入交流电源 )。
                  %$   7      7
           二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入,电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
           SB1 分励按钮 ( 用户自备 )            X 合闸电磁铁               DF 辅助触头                      Q 欠压脱扣器或欠压延时脱扣器
           SB2 欠压按钮 ( 用户自备 )            M 储能电机                  F 分励脱扣器                     O 常开触点 (3A/AC380V)
           SB3 合闸按钮 ( 用户自备 )            XT 接线端子                SA 电机微动开关                   信号灯 ( 用户自备 )
