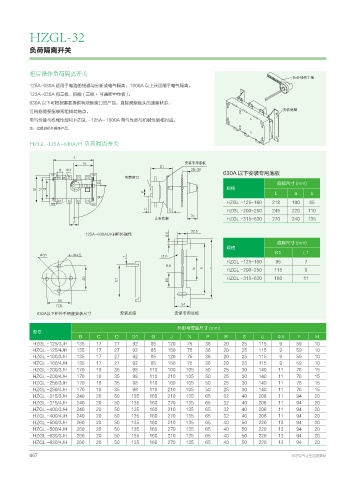

HZGL-32

负荷隔离开关

柜后操作负荷隔离开关
಄ܰୱͺ੣౺
125A-630A 适用于电路的接通与分断或电气隔离，1000A 以上只适用于电气隔离。
125A-630A 有三极、四极 ( 三极 + 可通断中性极 )。
630A 以下可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
可根据需要配装两组辅助触点。 ߶ᜈऄᑭ
电气性能与机械性能和 HZGL -125A~ 1600A 电气性能与机械性能相对应。
注：仅提供柜外操作产品。

HZGL -125A~630A/H 负荷隔离开关

+
/ ߶ᜈ˃ၸऄ౛
%
3 œ9 _
630A 以下安装专用底板
4 ᜹ࠢቓԯ
% 底板尺寸 (mm)
规格
# 6 (
'
L a b
c
HZGL -125~160 218 190 85
) $ HZGL -200~250 245 220 110

߶ᜈऄᑭ HZGL -315~630 270 240 135
1

"_ " +,)಄ܰୱͺ
底脚尺寸 (mm)
规格
K1 L1
œ œ U
-
HZGL -125~160 95 7

C B -
HZGL -200~250 115 9
, HZGL -315~630 180 11

᫂ߗ
"̾ʽ಄ܰ੣౺ए߶ᜈࡆࠩ ߶ᜈऄए ߶ᜈ˃ၸऄ౛

外形与安装尺寸 (mm)
型号
B C D D1 G J N P R S U ΦX F H
HZGL -125/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
HZGL -125/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
HZGL -160/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
HZGL -160/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
HZGL -200/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
HZGL -200/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
HZGL -250/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
HZGL -250/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
HZGL -315/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
HZGL -315/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
HZGL -400/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
HZGL -400/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
HZGL -500/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
HZGL -500/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20
HZGL -630/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
HZGL -630/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20

067 华芝电气让生活更精彩
