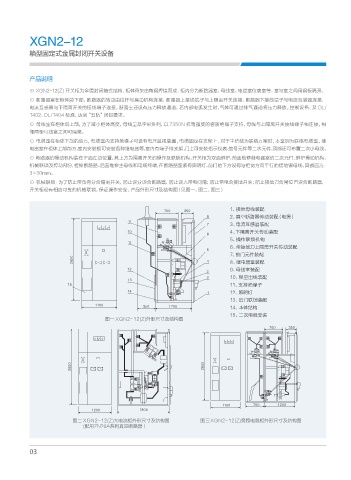

XGN2-12

箱型固定式金属封闭开关设备

产品说明

⊙ XGN2-12(Z) 开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室仪表室等，室与室之间用钢板隔开。
⊙ 断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，
电流互感器与下隔离开关的接线端子连接，断路室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。控制设备、及 DL/
T402、DL/T404 标准，达到“五防”闭锁要求。
⊙ 母线室在柜体后上部，为了减小柜体高度，母线呈品字形排列，以 7350N 抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端子相连接，相
邻两柜母线室之间可隔离。
⊙ 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络电缆室。继
电器室在柜体上部前方，室内安装板可安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。
⊙ 断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，
机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为：
3×30mm。
⊙ 机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔；防止带电合接地开关；防止接地刀合闸位置误合断路器，
开关柜设有相应可靠的机械联锁，保证操作安全。产品外形尺寸及结构图（见图一、图二、图三）

1、接地母线装配

2、真空断路器传动装配（电操）

3、电流互感器装配
4、下隔离开关传动装配

5、操作联锁机构

6、带接地刀上隔离开关传动装配

7、前门元件装配
8、继电器室装配
9、母线室装配

10、架空出线装配

11、支持绝缘子

12、照明灯
13、后门联锁装配
14、本体结构
15、二次电缆安装
ఫ̭ 9(/ ; ใᒏᅧᄥࣷ㐀Ჱఫ

ఫι 9(/ ; ๔⩢≮ᴉใᒏᅧᄥࣷ㐀Ჱఫ ఫ̶ 9(/ ; ᫮䌜⩢㐳ᴉใᒏᅧᄥࣷ㐀Ჱఫ
䙺⩕;/ "㈨݄ⱌ⾧᫚䌜க喎
