P. 11

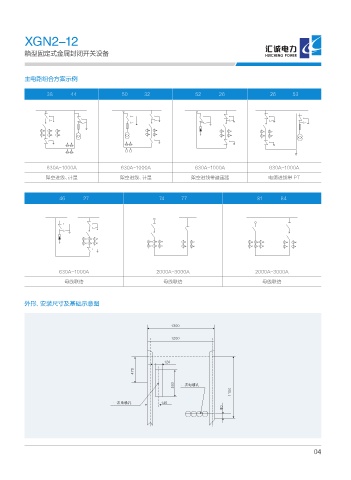

XGN2-12
箱型固定式金属封闭开关设备
主电路组合方案示例
38 44 50 32 52 26 26 53
630A~1000A 630A~1000A 630A~1000A 630A~1000A
架空进线、计量 架空进线、计量 架空进线带避雷器 电缆进线带 PT
46 27 74 77 81 84
630A~1000A 2000A~3000A 2000A~3000A
母线联络 母线联络 母线联络
外形、安装尺寸及基础示意图
1300
1200
120
470
500 二次电缆孔
1100
一次电缆孔 145
80
04
