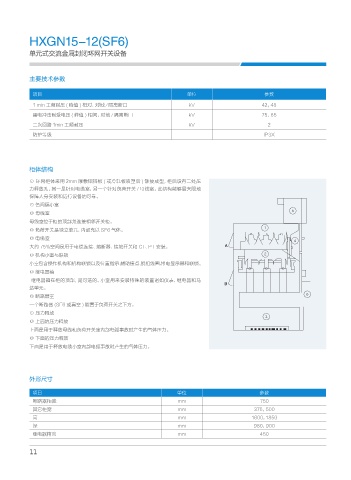

HXGN15-12(SF6)

单元式交流金属封闭环网开关设备

主要技术参数

项目 单位 参数
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
二次回路 1min 工频耐压 kV 2
防护等级 IP3X

柜体结构
⊙ 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压
力释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。此结构能够最大限地
保障人身安装和运行设备的可靠。
⊙ 各间隔小室

◎ 母线室
母线室位于柜的顶部并连接相邻开关柜。
◎ 负荷开关是独立单元，内部充以 SF6 气体。
◎ 电缆室

大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。 "
◎ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
◎ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马
#
达单元。
◎ 断路器室
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
⊙ 压力释放

◎ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
◎ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。

外形尺寸

项目 单位 参数
断路器柜宽 mm 750
其它柜宽 mm 375，500
高 mm 1600，1850
深 mm 980，900
继电器箱高 mm 450
