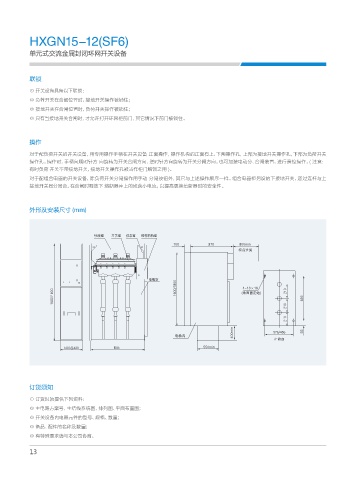

HXGN15-12(SF6)

单元式交流金属封闭环网开关设备

联锁

⊙ 开关设备具备以下联锁：
◎ 负荷开关在合阐位置时，接地开关操作被锁住；
◎ 接地开关在合闸位置时，负荷开关操作被锁住；
◎ 只有当接地开关合阐时，才允许打开环网柜前门，其它情况下前门被锁住。

操作
对于配负荷开关的开关设备，用专用操作手柄在开关设备 正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关
操作孔。操作时，手柄向顺时针方 向旋转为开关合闸方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。( 注意：
有时负荷 开关不带接地开关，接地开关操作孔被当作柜门解锁之用 )。
对于配组合电器的开关设备，除负荷开关分闸操作用手动 分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上
接地开关同分同合。在合闸时释放下 熔断器座上的残余小电流，以提高更换培断器时的安全性。

外形及安装尺寸 (mm)

⃹㏫ა ᐬڟა Ж㶔ა ᧹҈ᱦᲰა
NJO
ᴈݹ䓳䕿

⩡㐲ა f
౜䲎ద჆々

NJO
⩡㐲⇋ ₏ݹ䲎
ᝂ NJO

订货须知

⊙ 订货时须提供下列资料：
◎ 主电路方案号、主结线系统图、排列图、平面布置图；
◎ 开关设备内电器元件的型号、规格、数量；
◎ 备品、配件的名称及数量；
◎ 有特殊要求请与本公司协商。

13
