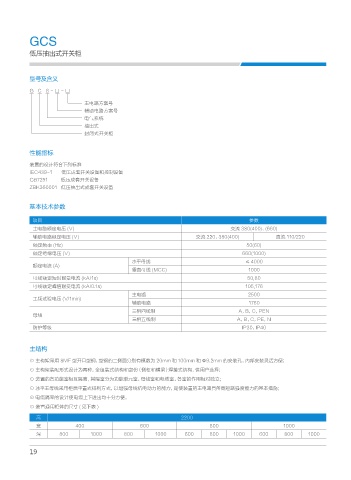

GCS

低压抽出式开关柜

型号及含义

G C S - □ - □

主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标

装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK360001 低压抽出式成套开关设备

基本技术参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40

主结构

⊙ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔，内部安装灵活方便；
⊙ 主构架装配形式设计为两种，全组装式结构和部份（侧框和横梁）焊接式结构，供用户选择；
⊙ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
⊙ 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
⊙ 电缆隔室的设计使电缆上下进出均十分方便。
⊙ 装置通用柜体的尺寸 ( 见下表 )
高 2200
宽 400 600 800 1000
深 800 1000 800 1000 600 800 1000 600 800 1000

19
