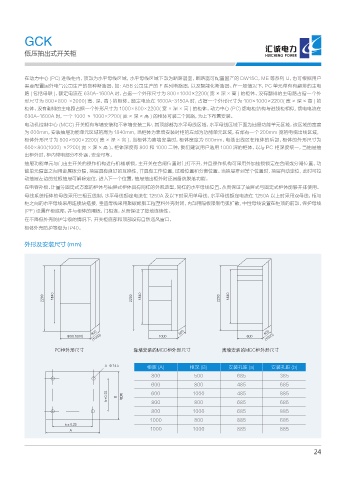

GCK

低压抽出式开关柜

在动力中心 (PC) 进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的 DW15C，ME 等系列 IJ，也可根据用户
需要配置国外电气公司生产的各种断路器，如：ABB 公司生产的 F 系列断路器，以及智能化断路器。在一般情况下，PC 单元带有有翻排的主电
路 ( 包括母联 )，额定电流在 630A-1600A 时，占据一个外形尺寸为 800×1000×2200( 宽 × 深× 高 ) 的柜体。没有翻排的主电路占据一个外
形尺寸为 800×800 ×2000( 宽、深、高 ) 的柜体。额定电流在 1600A-3150A 时，占据一个外形尺寸为 100×1000×2200( 宽 × 深 × 高 ) 的
柜体。没有翻排的主电路占据一个外形尺寸为 1000×800×2200( 宽 × 深× 高 ) 的柜体。动力中心 (PC) 馈电柜结构与进线柜相似，馈电电流在
630A-1600A 时，一个 1000 × 1000×2200( 宽 × 深× 高 ) 的柜体可装二个回路，为上下布置安装。
电动机控制中心 (MCC) 开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度
为 600mm，安装抽屉功能单元区域的高为 1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个 200mm 宽的电缆出线区域，
柜体外形尺寸为 800×500×2200( 宽 × 深 × 高 )，当柜体为离墙安装时，柜体宽度为 600mm，电缆出线区在柜体的后部，柜体的外形尺寸为
600×800(1000) ×2200( 宽 × 深× 高 )。柜体深度有 800 和 1000 二种，我们建议用户选用 1000 深的柜体，以与 PC 柜深度统一，当抽屉抽
出柜外时，柜内带电部分不外露，安全可靠。
抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分闸位置。功
能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉
动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能够并排使用。
母线系统柜体的母线采用三相五线制，水平母线额定电流在 1250A 及以下时采用单母线，水平母线额定电流在 1250A 以上时采用双母线，柜与
柜之间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线
(PE) 设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。
在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。
柜体外壳防护等级为 IP40。

外形及安装尺寸 (mm)

1$ᴈโᒎᅦᄤ 䲌ළႵ㷱⮰.$$ᴈโᒎᅦᄤ ⻧ළႵ㷱⮰.$$ᴈโᒎᅦᄤ

Ÿ
柜宽 (A) 柜深 (B) 安装孔距 (a) 安装孔距 (b)
800 500 685 385
600 800 485 685
C # ᴈ⌝ 600 1000 485 885
800
685
685
800
800 1000 685 885
1000 800 885 685
Bd
" 1000 1000 885 885
