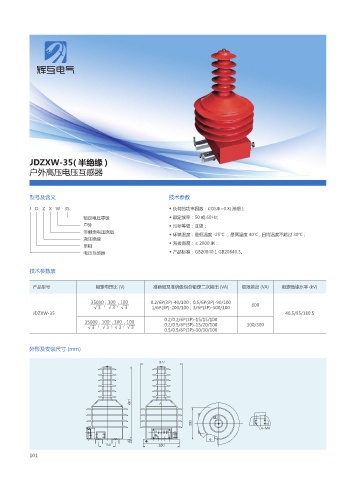

JDZXW-35( 半绝缘 )
户外高压电压互感器

型号及含义 技术参数
J D Z X W - 35 ◆ 负荷的功率因数：COSΦ=0.8( 滞后 );
额定电压等级 ◆ 额定频率：50 或 60Hz;
户外 ◆ 污秽等级：Ⅱ级；
带剩余电压绕组 ◆ 环境温度：最低温度 -25℃ ，最高温度 40℃ , 日均温度不超过 30℃ ;
浇注绝缘
单相 ◆ 海拔高度：≤ 2000 米；
电压互感器 ◆ 产品标准：GB20840.1 GB20840.3。

技术参数表

产品型号 额定电压比 (V) 准确级及准确级组合额定二次输出 (VA) 极限输出 (VA) 额定绝缘水平 (kV)

35000 100 100 0.2/6P(3P)-40/100；0.5/6P(3P)-90/100
√3 √3 √3 1/6P(3P)-200/100；3/6P(3P)-500/100 600
JDZXW-35 40.5/95/180.5
35000 100 100 100 0.2/0.2/6P(3P)-15/15/100 300/300
0.2/0.5/6P(3P)-15/20/100
√3 √3 √3 √3
0.5/0.5/6P(3P)-30/30/100

外形及安装尺寸 (mm)

"

.

.
/ B O EB EO
/

101
