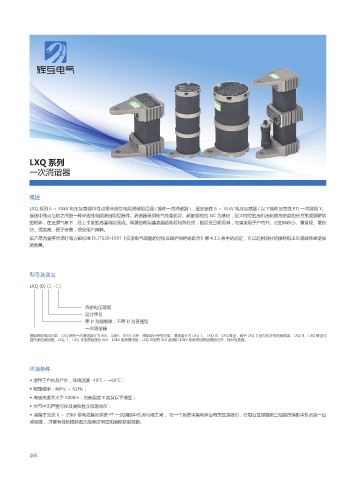

LXQ 系列
一次消谐器

概述
LXQ 系列 6 ～ 35kV 电压互感器中性点用非线性电阻消谐阻尼器 ( 简称一次消谐器 )，是安装在 6 ～ 35kV 电压互感器 ( 以下简称压变或 PT) 一次绕组 Y。
接线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器采用电气性能优异、超细颗粒的 SiC 为基材，经大吨位的压机压制成高密度的长方形或圆饼状
的坯体，在还原气氛下，经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热
快、强度高、便于安装，很受用户青睐。
该产品完全符合现行电力部标准 DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第 4.1.5 条中的规定，可以起到良好的限制电压互感器铁磁谐振
的效果。

型号及含义

LXQ (D) □-□

系统电压等级
设计序号
带 D 为弱绝缘，不带 D 为普通型
一次消谐器
根据系统电压分类，LXQ 系列一次消谐器分为 6kV、10kV、35kV 三种；根据设计序号分类，消谐器分为 LXQ Ⅰ、LXQ Ⅱ、LXQ Ⅲ型，其中 LXQ Ⅰ型为长方形的消谐器，LXQ Ⅱ、LXQ Ⅲ型为
圆柱形的消谐器。LXQ Ⅰ、LXQ Ⅱ型消谐器为 6kV、10kV 系统通用型；LXQ Ⅲ型把 6kV 系统和 10kV 系统用的消谐器细分开，针对性更强。

环境条件

◆ 适用于户内及户外，环境温度 -40℃～ +60℃；
◆ 额定频率：48Hz ～ 62Hz；
◆ 海拔高度不大于 4000m，地震裂度 8 度及以下地区；
◆ 大气中无严重污秽及浸蚀性介质的场所；
◆ 串接于交流 6 ～ 35kV 非有效接地系统 PT 一次绕阻中性点与地之间， 在一个系统中接有多台电压互感器时，在每台互感器的三相高压绕阻中性点装一台
消谐器， 才能有效地限制弧光接地过电压和消除铁磁谐振。
