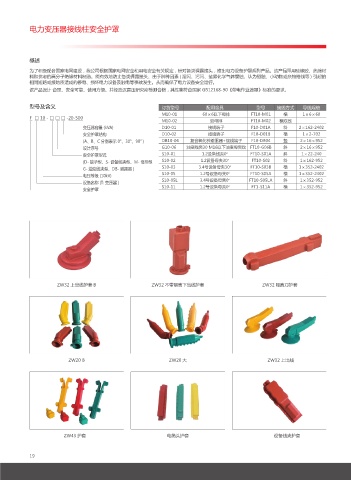

电力变压器接线柱安全护罩

概述
为了积极配合国家电网建设，我公司根据国家电网安全和用电安全有关规定，针对各类裸露接头，推出电力设备护罩系列产品。该产品采用硅橡胶、热缩材
料和抗老的高分子绝缘材料制造。能有效地防止各类裸露接头、由于种种因素 ( 湿闪、污闪、盐雾化学气体腐蚀、认为碰触、小动物或杂物搭线等 ) 引起的
相同短路或接地所造成的停电、损坏电力设备及触电等事故发生。从而确保了电力设备安全运行。
该产品设计 合理、安全可靠、使用方便。并经武汉高压研究所检测合格，其性能符合国家 GB12168-90《带电作业遮罩》标准的要求。

型号及含义 订货型号 配用金具 型号 接线方式 导线规格
M10-01 60×6以下母排 FT10-M01 横 1×6×60
F □ 10 - □ □ □ -20-500
M10-02 双母排 FT10-M02 横双线
变压器容量 (kVA) D10-01 接线端子 F10-D01A 斜 2×162-2402
安全护罩结构 D10-02 接线端子 F10-D01B 横 1×2-702
(A、B、C 分别表示 0°、30°、90° ) DB10-04 复合氧化锌避雷器+接线端子 F10-DB04 竖 2×16×952
设计序号 G10-06 油变线夹30 M16以下油变母夹攻 FT10-G06B 斜 2×16×952
安全护罩型式 S10-01 1.2设备线夹0° FT10-S01A 斜 1×22-240
(D- 端子型、S- 设备线夹型、M- 母排型 S10-02 1.2设备母夹30° FT10-S02 斜 1×162-952
G- 油变线夹型、DB- 避雷器 ) S10-03 3.4号设备母夹30° FT10-S03B 横 1×352-2402
电压等级 (10kV) S10-05 1.2号设备母夹0° FT10-S05A 横 1×352-2402
设备名称 (T: 变压器 ) S10-05L 3.4号设备母夹0° FT10-S05LA 斜 1×352-952
安全护罩 S10-11 1.2号设备母夹0° FT1-S11A 横 1×352-952

ZW32 上出线护套 B ZW32 不带隔离下出线护套 ZW32 隔离刀护套

ZW20 B ZW20 大 ZW32 上出线

ZW43 护套 电缆头护套 设备线夹护套
