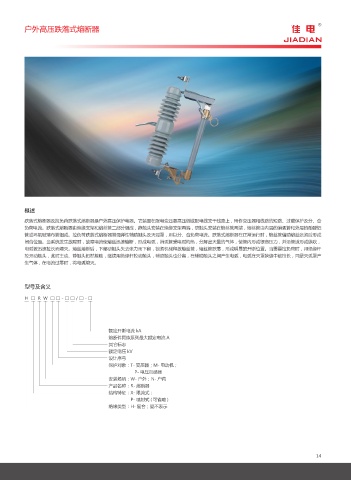

户外高压跌落式熔断器

概述

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合
负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸
管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成
闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，形成电弧，消弧管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，
电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械释放熔丝管，熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆
拉开动触头，此时主动、静触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同是灭弧罩产
生气体，在电流过零时，将电弧熄灭。

型号及含义

H □ R W □ □ - □ □ / □ - □

额定开断电流 kA
熔断件同族系列最大额定电流 A
其它标志
额定电压 kV
设计序号
保护对象：T- 变压器；M- 电动机；
P- 电压互感器
安装场所：W- 户外；N- 户内
产品名称：R- 熔断器
结构特征：X- 限流式；
P- 喷射式 ( 可省略 )
绝缘类型：H- 复合；瓷不表示

14
