JYSIS-12(CVF) 固体绝缘环网柜 杰云电力

׸๔̓ܺ

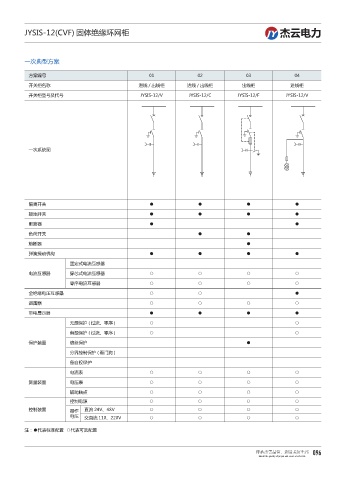

一次典型方案

方案编号 01 02 03 04
开关柜名称 进线 / 出线柜 进线 / 出线柜 出线柜 进线柜
开关柜型号及代号 JYSIS-12/V JYSIS-12/C JYSIS-12/F JYSIS-12/V

一次系统图

隔离开关 ● ● ● ●
接地开关 ● ● ● ●

断路器 ● ●
负荷开关 ● ●
熔断器 ●
弹簧操动机构 ● ● ● ●
固定式电流互感器
电流互感器 穿芯式电流互感器 ○ ○ ○ ○
零序电流互感器 ○ ○ ○ ○
全绝缘电压互感器 ○ ○ ●
避雷器 ○ ○ ○ ○

带电显示器 ● ● ● ●
无源保护 ( 过流、零序 ) ○ ○
有源保护 ( 过流、零序 ) ○ ○
保护装置 熔丝保护 ●
分界控制保护 ( 看门狗 )
备自投保护
电流表 ○ ○ ○ ○

测量装置 电压表 ○ ○ ○ ○
辅助触点 ○ ○ ○ ○
控制电源 ○ ○ ○ ○
控制装置 操作 直流 24V、48V ○ ○ ○ ○
电压 交直流 110、220V ○ ○ ○ ○

注：●代表标准配置 ○代表可选配置
