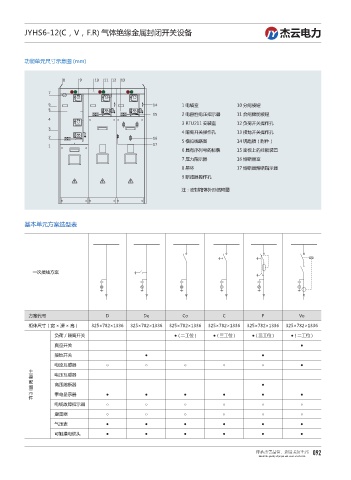

JYHS6-12(C，V，F.R) 气体绝缘金属封闭开关设备 杰云电力

׸๔̓ܺ

功能单元尺寸示意图 (mm)

1 电缆室 10 分闸按钮
2 电容性电压指示器 11 合闸储能按钮
3 RTU211 安装室 12 负荷开关操作孔
4 隔离开关操作孔 13 接地开关操作孔
5 模拟线路图 14 钥匙锁（附件）
6 具有序列号的标牌 15 面板上的挂锁装置
7 压力指示器 16 熔断器室
8 吊环 17 熔断器熔断指示器
9 断路器操作孔

注：密封箱体外形结构图

基本单元方案选型表

一次接线方案

方案代号 D De Co C F Vo
柜体尺寸（宽 × 深 × 高） 325×782×1336 325×782×1336 325×782×1336 325×782×1336 325×782×1336 325×782×1336
负荷／隔离开关 ●(二工位) ●(三工位) ●(三工位) ●(二工位)

真空开关 ●
接地开关 ● ●
电流互感器 ○ ○ ○ ○ ○ ●
主
要 电压互感器
配
置 高压熔断器 ●
元 带电显示器 ● ● ● ● ● ●
件
电缆故障指示器 ○ ○ ○ ○ ○ ○
避雷器 ○ ○ ○ ○ ○ ○
气压表 ● ● ● ● ● ●
可触摸电缆头 ● ● ● ● ● ●
