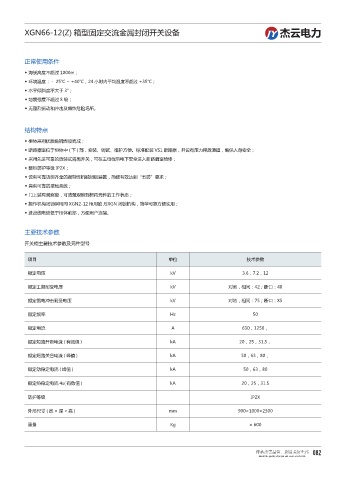

XGN66-12(Z) 箱型固定交流金属封闭开关设备 杰云电力

׸๔̓ܺ

正常使用条件

◆ 海拔高度不超过 1000m；
◆ 环境温度：－ 25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
◆ 水平倾斜度不大于 3°；
◆ 地震强度不超过 8 级；
◆ 无剧烈振动和冲击及爆炸危险场所。

结构特点

◆ 柜体采用优质角钢焊接而成；
◆ 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，确保人身安全；
◆ 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；
◆ 整柜防护等级 IP2X；
◆ 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
◆ 具有可靠的接地系统；
◆ 门上装有观察窗，可清楚观察到柜内元件的工作状态；
◆ 操作机构闭锁采用同 XGN2-12 柜用的 JSXGN 闭锁机构，简单可靠方便实用；
◆ 进出线电缆低于柜体前部，方便用户连接。

主要技术参数

开关柜主要技术参数及元件型号

项目 单位 技术参数

额定电压 kV 3.6，7.2，12

额定工频耐受电压 kV 对地，相间：42；断口：48

额定雷电冲击耐受电压 kV 对地，相间：75；断口：85

额定频率 Hz 50

额定电流 A 630，1250，

额定短路开断电流 ( 有效值 ) kA 20，25，31.5，

额定短路关合电流 ( 峰值 ) kA 50，63，80，

额定动稳定电流 ( 峰值 ) kA 50，63，80

额定热稳定电流 4s( 有效值 ) kA 20，25，31.5

防护等级 IP2X

外形尺寸(宽×深×高) mm 900×1000×2300

重量 Kg ≈ 600
