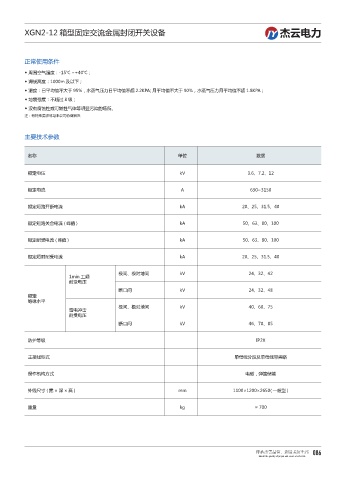

XGN2-12 箱型固定交流金属封闭开关设备 杰云电力

׸๔̓ܺ

正常使用条件

◆ 周围空气温度：-15℃ ~+40℃；
◆ 海拔高度：1000m 及以下；
◆ 湿度：日平均值不大于 95%，水蒸气压力日平均值不超 2.2KPA; 月平均值不大于 90%，水蒸气压力月平均值不超 1.8KPA；
◆ 地震强度：不超过 8 级；
◆ 没有腐蚀性或可燃性气体等明显污染的场所。
注：有特殊要求可与本公司协商解决

主要技术参数

名称 单位 数据

额定电压 kV 3.6、7.2、12

额定电流 A 630~3150

额定短路开断电流 kA 20、25、31.5、40

额定短路关合电流 ( 峰值 ) kA 50、63、80、100

额定耐受电流 ( 峰值 ) kA 50、63、80、100

额定短时耐受电流 kA 20、25、31.5、40

极间、极对地间 kV 24、32、42
1min 工频
耐受电压
断口间 kV 24、32、48
额定
绝缘水平
极间、极对地间 kV 40、60、75
雷电冲击
耐受电压
断口间 kV 46、70、85

防护等级 IP2X

主接线型式 单母线分段及单母线带旁路

操作机构方式 电磁，弹簧储能

外线尺寸(宽×深×高) mm 1100×1200×2650( 一般型 )

重量 kg ≈ 700
