229mm
电源
合闸
电源 合闸 248mm 125mm
自动 手动
常用 备用
113mm
125mm
N
R
常用电源
备用电源

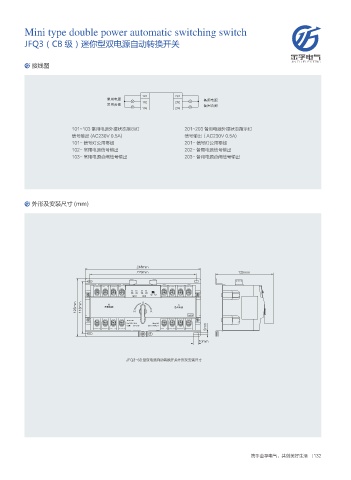

Mini type double power automatic switching switch
N
R
Ie:63A
JFQ3（CB 级）迷你型双电源自动转换开关 5mm
JFQ3-63E
Ue:230V 50Hz
Uimp:6kV
GB/T 14048.11
AC-33iB
CB级
10mm
接线图
101 201
常用电源 备用电源
102 202
常用合闸 备用合闸
103 203
101~103 常用电源外接状态指示灯 201~203 备用电源外接状态指示灯
信号输出 (AC230V 0.5A) 信号输出（AC230V 0.5A)
101- 信号灯公用零线 201- 信号灯公用零线
102- 常用电源信号输出 202- 备用电源信号输出
103- 常用电源合闸信号输出 203- 备用电源合闸信号输出

外形及安装尺寸 (mm)

248mm
229mm 125mm

电源 合闸 电源 合闸
自动 手动
常用 备用
125mm 113mm 常用电源 N R 备用电源
R
N
Ie:63A
JFQ3-63E
Ue:230V 50Hz Uimp:6kV
5mm
CB级 AC-33iB GB/T 14048.11
10mm

JFQ3-63 型双电源自动转换开关外形及安装尺寸

101 201
常用电源 备用电源
102 202
常用合闸 备用合闸
103 203
