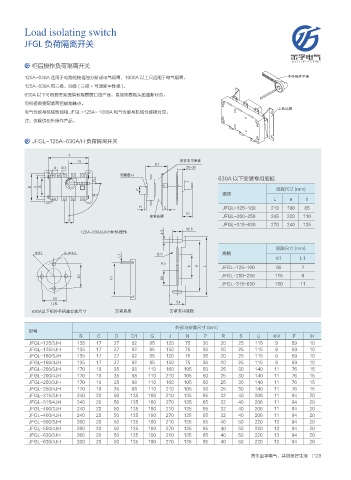

Page 135 - 广东金孚电气有限公司

Load isolating switch
JFGL 负荷隔离开关

柜后操作负荷隔离开关

125A-630A 适用于电路的接通与分断或电气隔离，1000A 以上只适用于电气隔离。 ಄ܰୱͺ੣౺
125A-630A 有三极、四极 ( 三极 + 可通断中性极 )。
630A 以下可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
可根据需要配装两组辅助触点。
߶ᜈऄᑭ
电气性能与机械性能和 JFGL-125A~ 1600A 电气性能与机械性能相对应。
注：仅提供柜外操作产品。

JFGL-125A~630A/H 负荷隔离开关

+
/ ߶ᜈ˃ၸऄ౛
%
3 œ9 _
4 ᜹ࠢቓԯ 630A 以下安装专用底板
%
# 6 (
' 底板尺寸 (mm)
c 规格
L a b
) $ JFGL-125~160 218 190 85

߶ᜈऄᑭ JFGL-200~250 245 220 110
1
JFGL-315~630 270 240 135

"_ " +,)಄ܰୱͺ
底脚尺寸 (mm)
œ œ U 规格
-
K1 L1

C B - JFGL-125~160 95 7
, JFGL-200~250 115 9
JFGL-315~630 180 11

᫂ߗ
"̾ʽ಄ܰ੣౺ए߶ᜈࡆࠩ ߶ᜈऄए ߶ᜈ˃ၸऄ౛

外形与安装尺寸 (mm)
型号
B C D D1 G J N P R S U ΦX F H
JFGL-125/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
JFGL-125/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
JFGL-160/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
JFGL-160/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
JFGL-200/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
JFGL-200/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
JFGL-250/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
JFGL-250/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
JFGL-315/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
JFGL-315/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
JFGL-400/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
JFGL-400/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
JFGL-500/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
JFGL-500/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20
JFGL-630/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
JFGL-630/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20

携手金孚电气，共创美好生活 128
