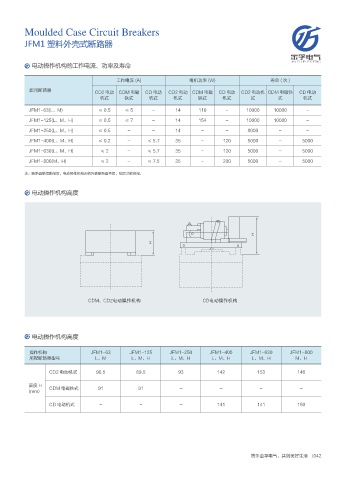

Moulded Case Circuit Breakers
JFM1 塑料外壳式断路器

电动操作机构的工作电流、功率及寿命

工作电流 (A) 电机功率 (W) 寿命(次)
配用断路器 CD2 电动 CDM 电磁 CD 电动 CD2 电动 CDM 电磁 CD 电动 CD2 电动机 CDM 电磁铁 CD 电动
机式 铁式 机式 机式 铁式 机式 式 式 机式

JFM1-63(L、M) ≤ 0.5 ≤5 - 14 110 - 10000 10000 -
JFM1-125(L、M、H) ≤ 0.5 ≤7 - 14 154 - 10000 10000 -

JFM1-250(L、M、H) ≤ 0.5 - - 14 - - 8000 - -
JFM1-400(L、M、H) ≤ 0.2 - ≤ 5.7 35 - 120 5000 - 5000
JFM1-630(L、M、H) ≤2 - ≤ 5.7 35 - 120 5000 - 5000
JFM1-800(M、H) ≤2 - ≤ 7.5 35 - 200 5000 - 5000

注：断路器脱扣跳闸后，电动操作机构必须先使断路器再扣，然后才能合闸。

电动操作机构高度

)
)

$%.Nj$% ႂҮୱͺ఺ౝ $%ႂҮୱͺ఺ౝ

电动操作机构高度

操作机构 JFM1-63 JFM1-125 JFM1-250 JFM1-400 JFM1-630 JFM1-800
所配断路器型号 L、M L、M、H L、M、H L、M、H L、M、H M、H

CD2 电动机式 90.5 89.5 93 142 153 146

高度 H CDM 电磁铁式 91 91 - - - -
(mm)
CD 电动机式 - - - 141 141 150
