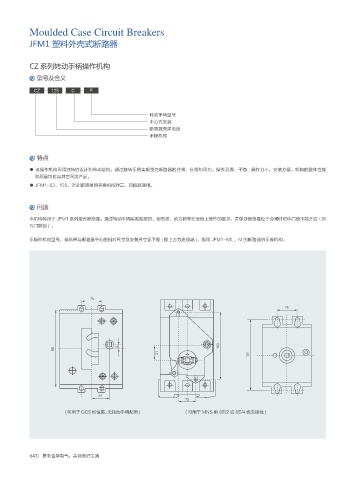

Moulded Case Circuit Breakers
JFM1 塑料外壳式断路器
CZ 系列转动手柄操作机构
型号及含义
CZ - 125 C - F
转动手柄型号
中心式安装
断路器壳架电流
手操机构
特点
● 该操作机构采用独特的设计和传动结构，通过旋转手柄实现塑壳断路器的合闸、分闸和再扣。操作灵活、平稳、操作力小，安装方便，机构的整体性能
和质量均优与其它同类产品。
● JFM1-63、125、250 断路器的手操机构对三、四极都通用。
用途
本机构转用于 JFM1 系列塑壳断路器，通过转动手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于合闸时柜体门板不能开启（即
与门联锁）。
手操作机构型号，操纵杆与断路器中心的相对尺寸及安装尺寸见下图 ( 图上方为进线端 )：配用 JFM1-63L、M 的断路器的手操机构。
$; " $; # $; $
(可用于GCS柜恒装，无转动手柄配用) ( 可用于 MNS 柜 8E/2 或 8E/4 板后接线 )
