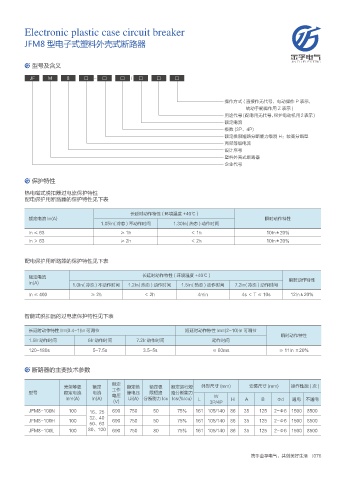

Electronic plastic case circuit breaker
JFM8 型电子式塑料外壳式断路器

型号及含义

JF M 8 □ - □ □ / □ □ □

操作方式 ( 直接作无代号，电动操作 P 表示，
转动手柄操作用 Z 表示 )
用途代号(配电用无代号，保护电动机用2表示)
额定电流
极数 (3P、4P)
额定极限短路分断能力级别 H：较高分断型
壳架等级电流
设计序号
塑料外壳式断路器
企业代号

保护特性

热电磁式脱扣器过电流保护特性
配电保护用断路器的保护特性见下表

长延时动作特性 ( 环境温度 +40℃ )
额定电流 In(A) 瞬时动作特性
1.05In( 冷态 ) 不动作时间 1.30In( 热态 ) 动作时间
In ≤ 63 ≥ 1h ＜ 1h 10In±20%
In ＞ 63 ≥ 2h ＜ 2h 10In±20%

配电保护用断路器的保护特性见下表

额定电流 长延时动作特性 ( 环境温度 +40℃ ) 瞬时动作特性
In(A) 1.0In( 冷态 ) 不动作时间 1.2In( 热态 ) 动作时间 1.5In( 热态 ) 动作时间 7.2In( 冷态 ) 动作时间

In ≤ 400 ≥ 2h ＜ 2h 4min 4s ＜T≤10s 12In±20%

智能式脱扣器的过电流保护特性见下表

长延时动作特性 Ir=(0.4~1)In 可调节 短延时动作特性 Im=(2~10)In 可调节
瞬时动作特性
1.5Ir 动作时间 6Ir 动作时间 7.2Ir 动作时间 动作时间
120~180s 5~7.5s 3.5~5s ≤ 60ms ≥ 11In ±20%

断路器的主要技术参数

额定
壳架等级 额定 额定绝 额定极 额定运行短 外形尺寸 (mm) 安装尺寸 (mm) 操作性能 ( 次 )
型号 额定电流 电流 工作 缘电压 限短路 路分断能力
电压
Inm(A) In(A) Ui(A) 分断能力 Icu Ics(%Icu) L W H A B Φd 通电 不通电
(V) 3P/4P
JFM8-100N 100 16、25 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1500 8500
32、40
JFM8-100H 100 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1500 8500
50、63
JFM8-100L 100 80、100 690 750 80 75% 161 105/140 86 35 125 2-Φ6 1500 8500
