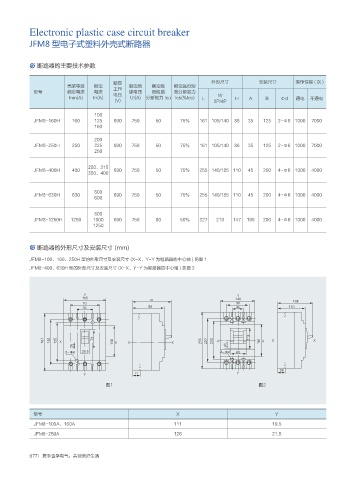

Electronic plastic case circuit breaker
JFM8 型电子式塑料外壳式断路器

断路器的主要技术参数

额定 外形尺寸 安装尺寸 操作性能 ( 次 )
壳架等级 额定 额定绝 额定极 额定运行短
型号 额定电流 电流 工作 缘电压 限短路 路分断能力
电压
Inm(A) In(A) Ui(A) 分断能力 Icu Ics(%Icu) L W H A B Φd 通电 不通电
(V) 3P/4P
100
JFM8-160H 160 125 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1000 7000
160

200
JFM8-250H 250 225 690 750 50 75% 161 105/140 86 35 125 2-Φ6 1000 7000
250

250、315
JFM8-400H 400 690 750 50 75% 255 140/185 110 45 200 4-Φ6 1000 4000
350、400

500
JFM8-630H 630 690 750 50 75% 255 140/185 110 45 200 4-Φ6 1000 4000
600
800
JFM8-1250H 1250 1000 690 750 80 50% 327 210 147 199 200 4-Φ6 1000 4000
1250

断路器的外形尺寸及安装尺寸 (mm)

JFM8-100、160、250H 型的外形尺寸及安装尺寸 (X-X、Y-Y 为继路器的中心轴 ) 见图 1
JFM8-400、630H 型的外形尺寸及安装尺寸 (X-X、Y-Y 为断路器的中心轴 ) 见图 2

: :

N

9 9 9 9 9 9 9 9

œ œ

O :
:
ڎ ڎ

型号 X Y
JFM8-100A、160A 111 19.5

JFM8-250A 126 21.5
